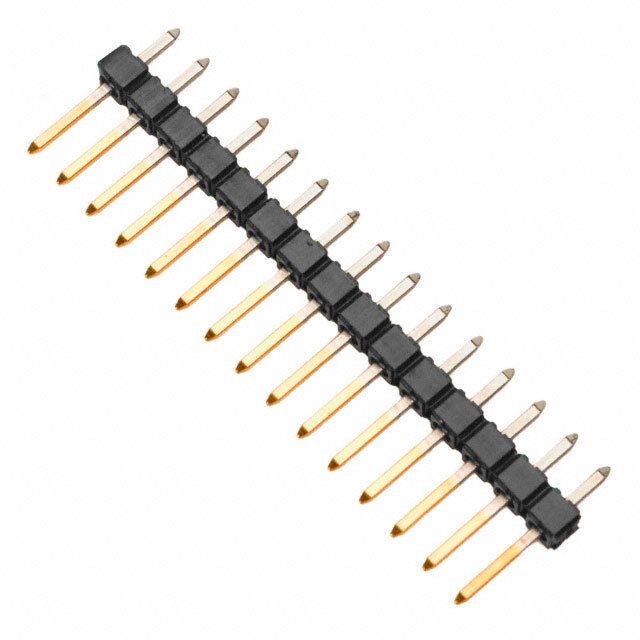

22-28-4158图片1

22-28-4158图片2

22-28-4158中文资料参数规格

技术参数

触点数 15

极性 Male

触点电镀 Gold

排数 1

针脚数 15

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 38.1 mm

宽度 2.49 mm

高度 9.78 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

外壳材质 Nylon

其他

产品生命周期 Unknown

包装方式 Bulk

制造应用汽车，通用，医疗，电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

22-28-4158引脚图与封装图

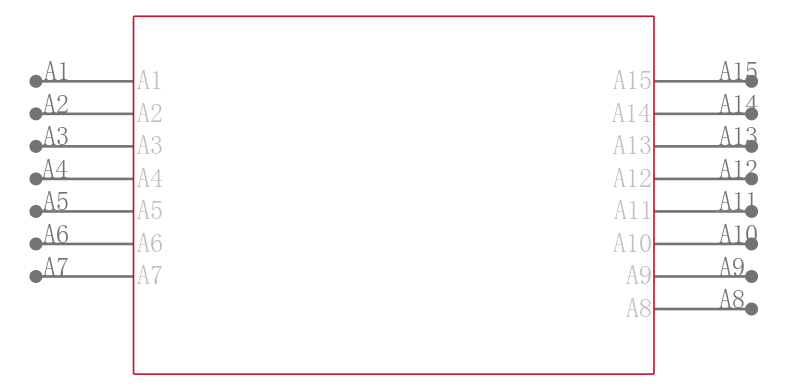

22-28-4158引脚图

22-28-4158封装图

22-28-4158封装焊盘图

在线购买22-28-4158

型号： 22-28-4158

制造商： Molex 莫仕

描述：集管和线壳 HEADER 15POS .100 VERT GOLD

替代型号22-28-4158

型号/品牌	代替类型	替代型号对比
22-28-4158 Molex 莫仕	当前型号	当前型号
22-28-4155 莫仕	完全替代	22-28-4158和22-28-4155的区别
22-28-4157 莫仕	完全替代	22-28-4158和22-28-4157的区别
22-28-4153 莫仕	完全替代	22-28-4158和22-28-4153的区别
