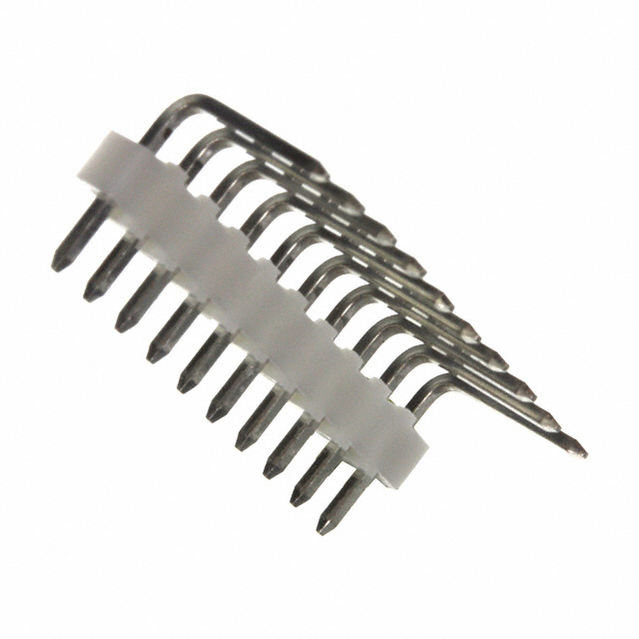

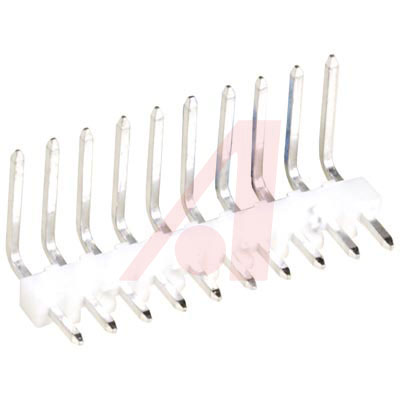

MOLEX 22-05-2101 板至板连接, 直角, KK 4094系列, 10 触点, 针座, 2.54 mm, 通孔安装, 1 排
90 ° 印刷电路板针座
一系列线对板 KK 245 4094 系列 2.54 mm 节距直角印刷电路板引脚管座,采用白色尼龙 UL 94V-0 晶片材料。 这些 KK 245 4094 系列直角印刷电路板引脚管座具有镀锡引脚且可端对端堆叠。
### 认可
UL E29179 和 CSA LR 19980
### 2.54mm KK 系列
Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板包括压接式、IDT 和印刷电路板插座,压接接线端子,直管座和 90° 印刷电路板管座,以及辅助工具。
有 2 到 15 路类型,0.1in. 节距
IDC 插座包含非常适合菊链式连接或者强震应用的高压触点
直插式摩擦锁有助于防止意外断开
装配有触点的印刷电路板插座具有正极悬臂擦作用
通常情况下,插座外壳 6471 系列接受压接端子(库存号 467-598,单独订购)
通常情况下,插座外壳 2695 系列接受压接端子(库存号 670-2266,单独订购)
插座和极化键单独出售,或套件中出售。
触点数 10
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电压AC 250 V
额定电流 4 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 10
易燃性等级 UL 94 V-0
针脚数 10
接触电阻 20.0 mΩ
拔插次数 25
额定电流Max 4A/触头
工作温度Max 75 ℃
工作温度Min 0 ℃
额定电压Max 500 V
额定电压 250 V
接触电阻Max 10 mΩ
安装方式 Through Hole
引脚间距 2.54 mm
长度 25.1 mm
高度 6.3 mm
引脚间距 2.54 mm
外壳颜色 White
颜色 White
触点材质 Brass
材质 Nylon
工作温度 0℃ ~ 75℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 车用, 通信与网络, 消费电子产品, 医用
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
ECCN代码 EAR99
HTS代码 8536694040
