2-794638-2参数规格_中文资料_数据手册PDF

2-794638-2概述

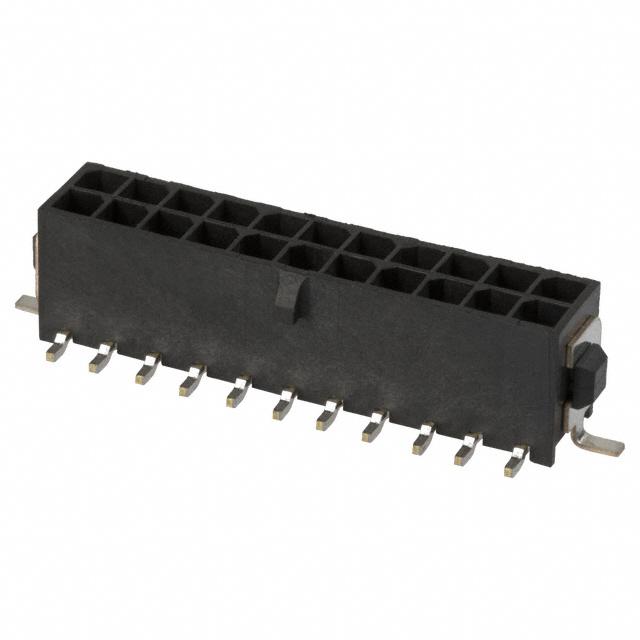

Conn Power HDR 22POS 3mm Solder ST SMD 22 Terminal 1Port

Connector Header Surface Mount 22 position 0.118" 3.00mm

得捷:
CONN HEADER SMD 22POS 3MM

贸泽:
Pin & Socket Connectors 22POS MICRO MNL ASSY VRT,SMT

艾睿:
Conn Power HDR 22 POS 3mm Solder ST SMD 22 Terminal 1 Port T/R

安富利:
Conn Power HDR 22 POS 3mm Solder ST SMD 22 Terminal 1 Port

Powell:
3mm Centerline, 250V, 5 A max.

2-794638-2中文资料参数规格

技术参数

触点数 22

极性 Male

触点电镀 Tin Lead

额定电流 5 A

绝缘电阻 1000 MΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 22

拔插次数 10

安装角度 180 °

额定电流Max 5A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 250 VAC

封装参数

安装方式 Surface Mount

引脚间距 3.00 mm

外形尺寸

长度 33.9 mm

宽度 6.86 mm

高度 9.24 mm

引脚间距 3.00 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Nylon

其他

产品生命周期 Superseded

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

数据手册

在线购买2-794638-2

型号： 2-794638-2

制造商： TE Connectivity 泰科

描述：Conn Power HDR 22POS 3mm Solder ST SMD 22 Terminal 1Port

立即咨询

替代型号2-794638-2

型号/品牌	代替类型	替代型号对比
2-794638-2 TE Connectivity 泰科	当前型号	当前型号
5-794638-2 泰科	功能相似	2-794638-2和5-794638-2的区别
