236-402概述

WAGO  236-402.  线至板接线端子, 2 路, 320 V, 24 A, 28 AWG, 12 AWG, 2.5 mm²

标准端子

无螺钉咬接端子,适合在振动和震动环境中使用

可选的端板允许建造多路接线板

引脚规格 0·75 x 0·75mm

### 认可

8888


欧时:
Wago 灰色 1 行 2 路 5 mm/5.08 mm 45 ° 端子束夹 236-402, 16A, 500 V


立创商城:
5.08mm 排数:1 每排P数:2


艾睿:
Conn Terminal Strip 2 POS 5mm/5.08mm Solder Thru-Hole 16A Box


Chip1Stop:
Conn Terminal Strip 2 POS 5mm/5.08mm Solder Thru-Hole 16A


TME:
PCB terminal block; angled 45°; 5.08mm; ways:2; on PCBs; 28÷12AWG


Verical:
Conn Terminal Strip 2 POS 5mm/5.08mm Solder Thru-Hole 16A Box


Newark:
# WAGO  236-402  Wire-To-Board Terminal Block, 5.08 mm, 2 Positions, 28 AWG, 12 AWG, 2.5 mm², Clamp


MASTER:
Conn Terminal Strip 2 POS 5mm/5.08mm Solder Thru-Hole 16A


Online Components:
Conn Terminal Strip 2 POS 5mm/5.08mm Solder Thru-Hole 16A


236-402中文资料参数规格
技术参数

触点数 2

线规 12.0 AWG

触点电镀 Tin

额定电压AC 380 V

额定电流 24 A

排数 1

电路数 2

易燃性等级 UL 94 V-0

针脚数 2

额定电流Max 16 A

工作温度Max 105 ℃

额定电压Max 500 V

额定电压 320 V

工作电压Max 500 V

封装参数

安装方式 Through Hole

封装 -

引脚间距 5.08 mm

外形尺寸

长度 14 mm

宽度 13 mm

高度 13 mm

封装 -

引脚间距 5.08 mm

物理参数

外壳颜色 Gray

颜色 Gray

触点材质 Copper

绝缘材质 Nylon

工作温度 -60℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Box

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

HTS代码 8536694050

数据手册

236-402引脚图与封装图

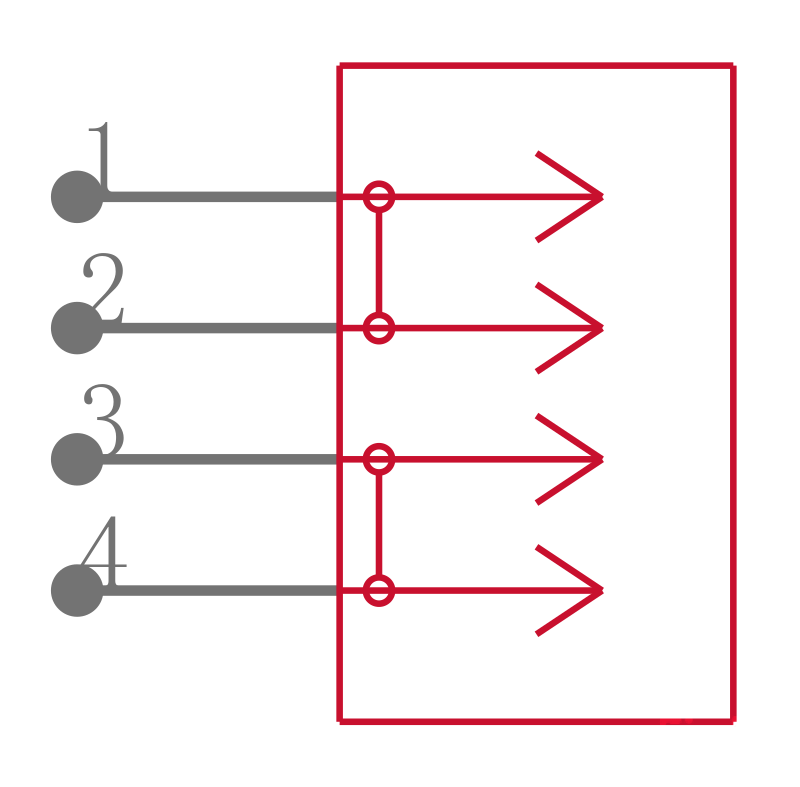

236-402引脚图

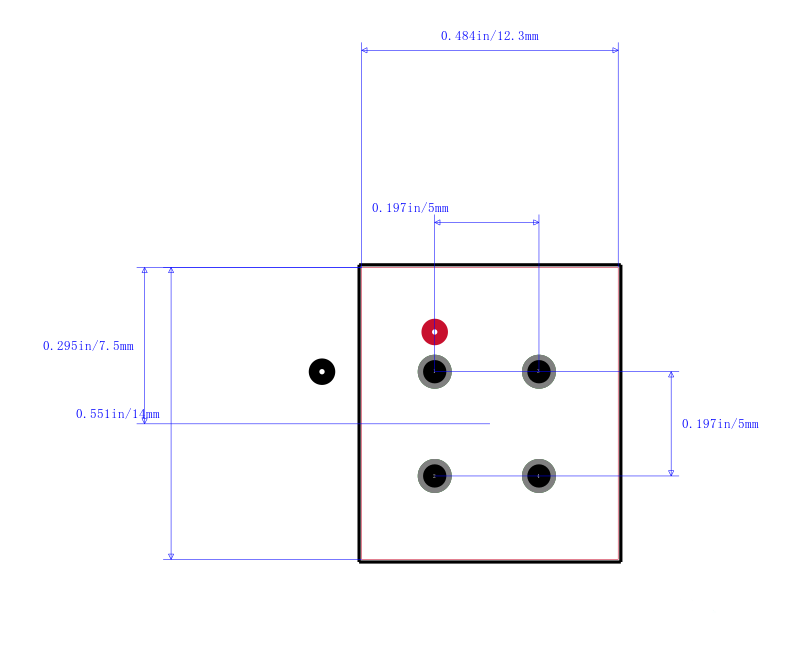

236-402封装图

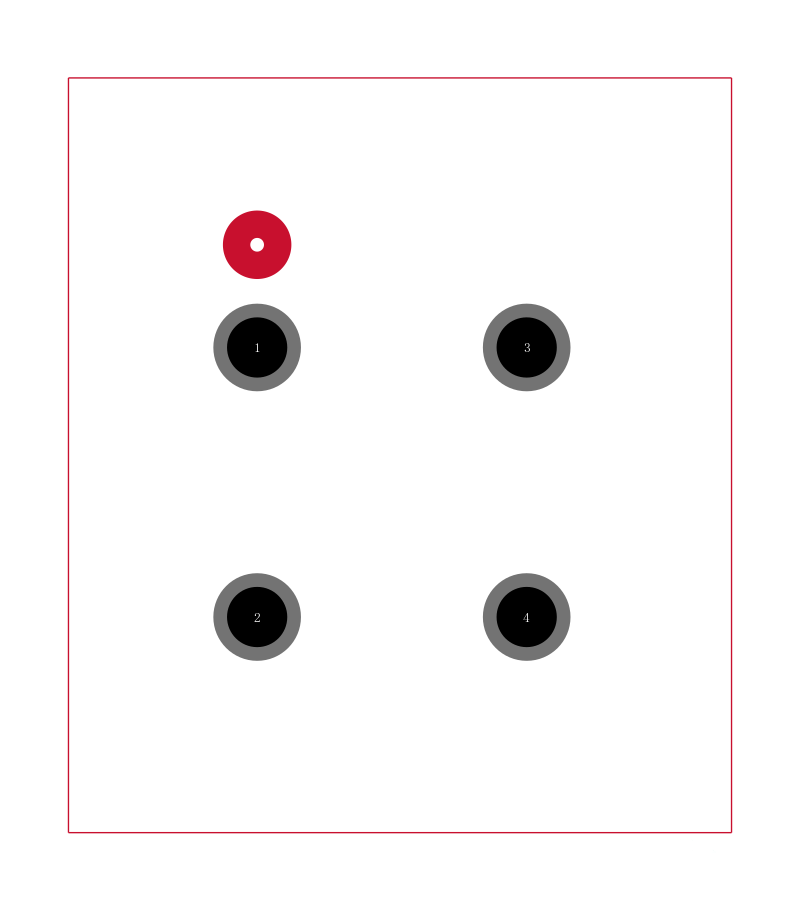

236-402封装焊盘图
在线购买236-402
型号: 236-402
制造商: WAGO
描述:WAGO  236-402.  线至板接线端子, 2 路, 320 V, 24 A, 28 AWG, 12 AWG, 2.5 mm²
替代型号236-402
型号/品牌 代替类型 替代型号对比

236-402

WAGO

当前型号

当前型号

1711725

菲尼克斯

功能相似

236-402和1711725的区别
