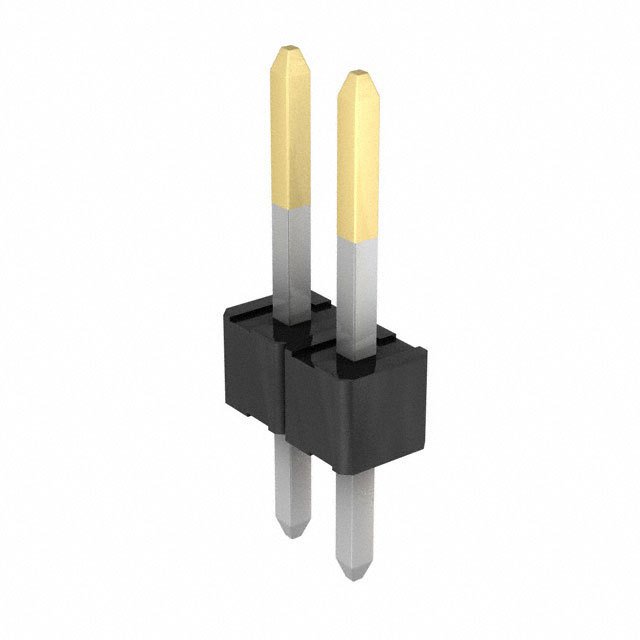

22-28-4026图片1

22-28-4026图片2

22-28-4026图片3

22-28-4026图片4

22-28-4026图片5

22-28-4026图片6

22-28-4026图片7

22-28-4026图片8

22-28-4026图片9

22-28-4026图片10

22-28-4026中文资料参数规格

技术参数

触点数 2

极性 Male

触点电镀 Gold

额定电流 4.00 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 2

针脚数 2

拔插次数 100

额定电流Max 4A/触头

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压Max 500 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 5.08 mm

宽度 2.49 mm

高度 8.38 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Brass

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用汽车，通用，医疗，电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 853669

数据手册

22-28-4026引脚图与封装图

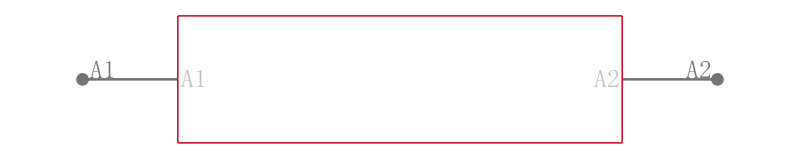

22-28-4026引脚图

22-28-4026封装图

22-28-4026封装焊盘图

在线购买22-28-4026

型号： 22-28-4026

制造商： Molex 莫仕

描述：MOLEX 22-28-4026 板至板连接器, 针座, 2路, 1排

替代型号22-28-4026

型号/品牌	代替类型	替代型号对比
22-28-4026 Molex 莫仕	当前型号	当前型号
22-28-4024 莫仕	完全替代	22-28-4026和22-28-4024的区别
0022284023 莫仕	完全替代	22-28-4026和0022284023的区别
22284026 莫仕	完全替代	22-28-4026和22284026的区别
