6373 系列与 2695；6471、7880；4455 和 7720 系列外壳配用### 2.54mm Molex KK 系列Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。 有 2 到 15 路类型，0.1in. 节距 IDC 插座包含非常适合菊链式连接或者强震应用的高压触点 直插式摩擦锁有助于防止意外断开 装配有触点的印刷电路板插座具有正极悬臂擦作用 通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购） 通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购） 插座和极化键单独出售，或套件中出售。 触点： | ---|--- 管座/IDT 插座 | 镀锡黄铜 插座（压接/印刷电路板）。 | 镀锡磷青铜 绝缘 | 94V-0 等级尼龙 | IDT 型号，UL94V-2 最大电压 | 250 V（交流） 最大电流 | 每路 2.5A 工作温度 | 0°C 至 +70°C 引脚尺寸 | 0.64mm 方形 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mm

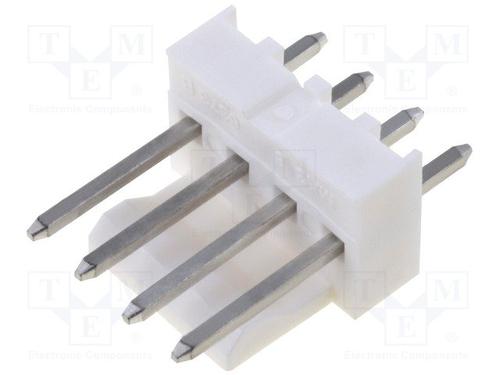

直向管座，6373 系列
与 2695；6471、7880；4455 和 7720 系列外壳配用
### 2.54mm KK 系列
Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。
有 2 到 15 路类型，0.1in. 节距
IDC 插座包含非常适合菊链式连接或者强震应用的高压触点
直插式摩擦锁有助于防止意外断开
装配有触点的印刷电路板插座具有正极悬臂擦作用
通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购）
通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购）
插座和极化键单独出售，或套件中出售。

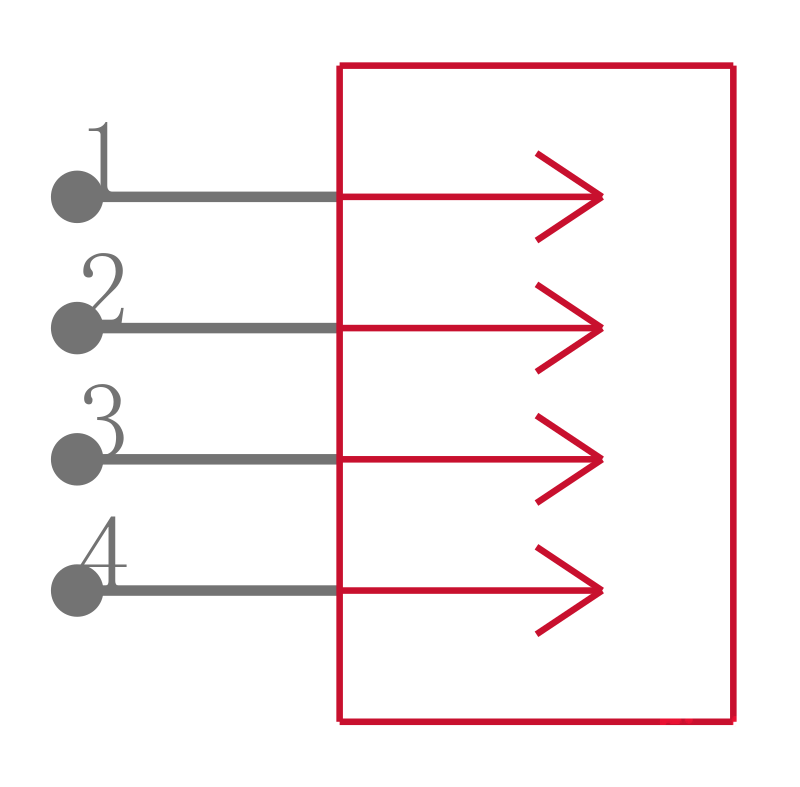

触点数 4
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 4 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Vertical
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
拔插次数 25
额定电流Max 4A/触头
工作温度Max 75 ℃
工作温度Min 0 ℃
额定电压Max 500 V
额定电压 250 V
接触电阻Max 20 mΩ
安装方式 Through Hole
封装 Through Hole
引脚间距 2.54 mm
长度 10.16 mm
宽度 6.35 mm
高度 10.66 mm
封装 Through Hole
引脚间距 2.54 mm
外壳颜色 White
颜色 White
触点材质 Brass
工作温度 0℃ ~ 75℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 车用, 通信与网络, 消费电子产品, 医用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
22-23-2041 Molex 莫仕 | 当前型号 | 当前型号 |
69167-404 法马通 | 类似代替 | 22-23-2041和69167-404的区别 |
640456-4 泰科 | 功能相似 | 22-23-2041和640456-4的区别 |
2-644486-4 泰科 | 功能相似 | 22-23-2041和2-644486-4的区别 |
