2-1734344-3概述

D-Sub高密度连接器 AMP HD22 15p Rcpt 30

15 位 D-Sub,高密度 插座,母型插口


得捷:
CONN D-SUB HD RCPT 15P R/A SLDR


贸泽:
D-Sub高密度连接器 AMP HD22 15p Rcpt 30


Allied Electronics:
Conn; D-Sub; PCB Socket; 15Pos; RTAng; HD-20Series; 22AWG; FrontMetalShell


安富利:
Conn D-Subminiature SKT 15 POS 2.29mm Solder RA Thru-Hole 15 Terminal 1 Port Tray


Chip1Stop:
Conn D-Subminiature SKT 15 POS 2.29mm Solder RA Thru-Hole 15 Terminal 1 Port Tray


Verical:
Conn D-Subminiature SKT 15 POS 2.29mm Solder RA Thru-Hole 15 Terminal 1 Port Tray


Powell:
Standard Board Mount Connectors


Electro Sonic:
D-Sub 15P, RCPT, R/A, Dip


2-1734344-3中文资料参数规格
技术参数

触点数 15

极性 Female

触点电镀 Gold, Tin over Nickel

额定电流 5A/触头

排数 3

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 15

额定电压 125 V

封装参数

安装方式 Through Hole

外形尺寸

长度 30.8 mm

宽度 22 mm

高度 12.5 mm

物理参数

外壳颜色 Blue

颜色 Blue

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 130℃

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

包装方式 Tray

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

2-1734344-3引脚图与封装图

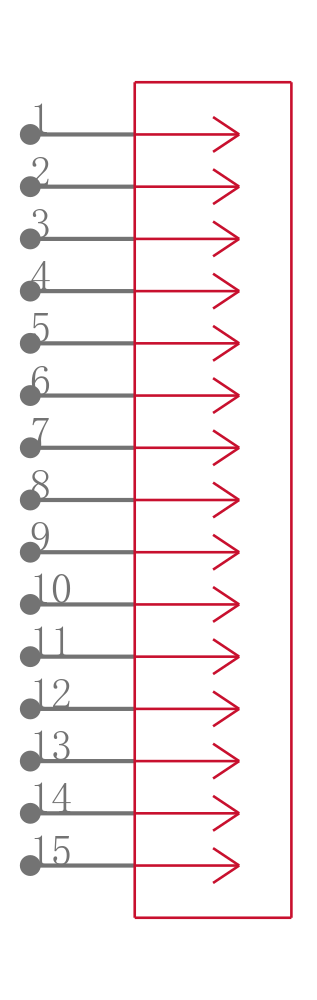

2-1734344-3引脚图

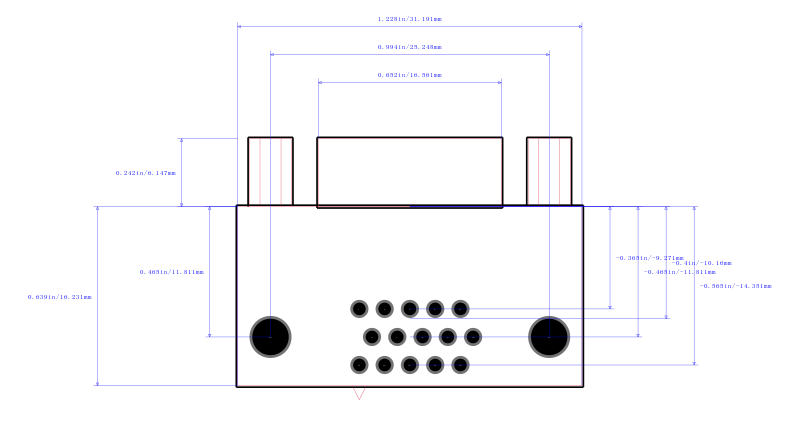

2-1734344-3封装图

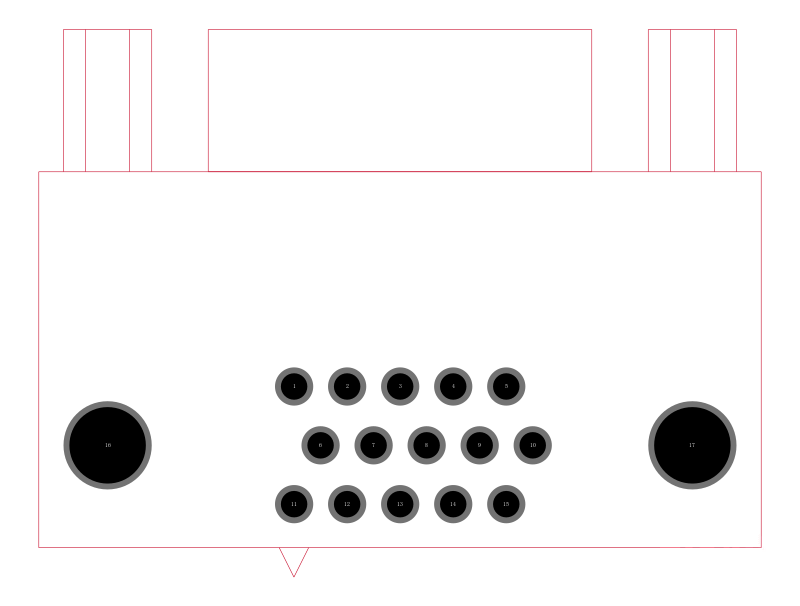

2-1734344-3封装焊盘图
