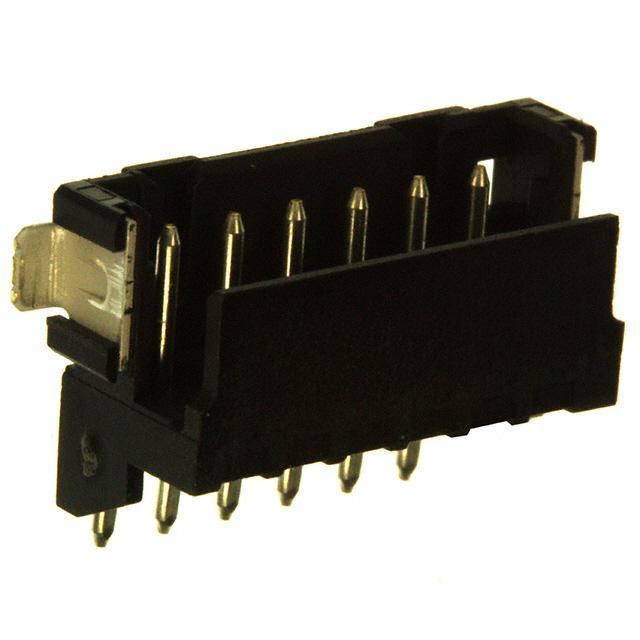

TE Connectivity 2.0mm 盒式单排印刷电路板表面安装管座 - CT 系列CT 系列盒式单排印刷电路板插头式支柱管座,具有 2.0mm 中心线。 这些带罩印刷电路板插头式线到板支柱管座采用垂直或水平板表面安装,并接受电线尺寸 22 至 28 AWG。 部件号 **292173-X** 和 **292174-X** 具有定位凸轮,可帮助在印刷电路板上确定方向,且所有部件号具有焊接片以将连接器固定到印刷电路板上。这些 CT 系列插头式印刷电路板支柱管座的引脚触点为镀锡黄铜,且外壳由 UL94V-0 尼龙 66 热塑性塑料制成。 有关合适的配接产品,请参见库存号 683-1762 和 683-1651(典型)。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案,用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号,这是一个用于制作线束的共用端接连接器系统。 2 种端接方法:IDC,压接 散线互连 电路范围 2-30 AWG 22∼30 纽结,用于自锁在木板上 应用包括: 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方
AMP CT 2 mm 盒型印刷电路板贴片式管座

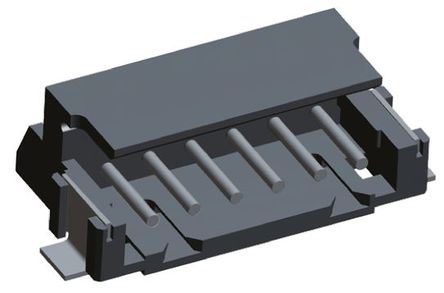

AMP CT 2 mm 完全屏蔽盒型印刷电路板贴片式管座,采用微型设计。这些 AMP CT 贴片式管座的完全屏蔽外壳可防止触点在插拔期间受到刮擦。这些 AMP CT 管座具有极化和配接固定功能,用于精确和牢固地连接到配接的电缆连接器。连接器外壳任一侧上的焊片都有助于牢固连接到印刷电路板。 AMP CT 贴片式管座的这些型号具有印刷电路板定位凸台,可在印刷电路板上精确对准管座。这些 AMP CT 2 mm 贴片式管座提供垂直或直角安装配置
### 特点和优势
微型设计
完全屏蔽,提供防刮擦保护
极化和配接固定功能
焊片,用于牢固地连接到印刷电路板
提供印刷电路板定位凸台型号,用于在印刷电路板上精确对准
### 应用
这些 AMP CT 2 mm 连接器适用于广泛的应用,具有公认的线束处理能力。应用包括商业设备、工业机器、PC、打印机、C-TV、音频和空调。
### 注
部件号 292173-X 和 292174-x 具有印刷电路板安装凸台
触点数 6
极性 Male
触点电镀 Tin
额定电流 2 A
排数 1
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 6
额定电流Max 2A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 125 VAC
接触电阻Max 20 mΩ
安装方式 Surface Mount
高度 5.8 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -30℃ ~ 105℃
产品生命周期 Active
包装方式 Tape
制造应用 工业, 音频, Industrial, 通用, HVAC, Audio, 计算机和计算机周边, Computers & Computer Peripherals
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
292173-6 TE Connectivity 泰科 | 当前型号 | 当前型号 |
S6B-PH-SM4-TBLFSN 日本压着端子 | 功能相似 | 292173-6和S6B-PH-SM4-TBLFSN的区别 |
502352-0600 莫仕 | 功能相似 | 292173-6和502352-0600的区别 |
