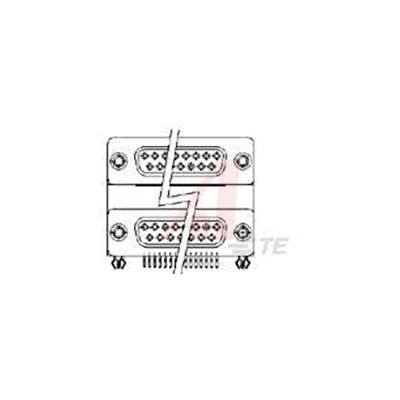

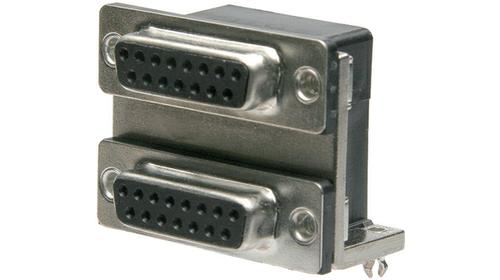

2-1734285-3

2-1734285-3图片1
2-1734285-3图片2
2-1734285-3图片3
2-1734285-3图片4
2-1734285-3图片5
2-1734285-3图片6
2-1734285-3图片7
2-1734285-3概述

AMP FROM TE CONNECTIVITY  2-1734285-3  连接器, D sub, 堆叠式, Amplimite HD-20系列, DD, 插座, 50 触点, DD, 插座

25,25 位 D 型超微 - 叠接式 插座,母型插口


得捷:
CONN D-SUB RCPT 25POS R/A SLDR


e络盟:
AMP FROM TE CONNECTIVITY  2-1734285-3  连接器, D sub, 堆叠式, Amplimite HD-20系列, DD, 插座, 50 触点, DD, 插座


艾睿:
Conn D-Subminiature SKT/SKT 25/25 POS 2.77mm Solder RA Thru-Hole 50 Terminal 2 Port Tray


Allied Electronics:
Conn; D-Sub; PCB Stacked Socket/Socket; 25/25Pos; RTAng; III Series; Solder-Thru-Hole


Chip1Stop:
Conn D-Subminiature SKT/SKT 25/25 POS 2.77mm Solder RA Thru-Hole 50 Terminal 2 Port Tray


Verical:
Conn D-Subminiature SKT/SKT 25/25 POS 2.77mm Solder RA Thru-Hole 50 Terminal 2 Port Tray


Online Components:
Conn D-Subminiature SKT/SKT 25/25 POS 2.77mm Solder RA Thru-Hole 50 Terminal 2 Port Tray


Electro Sonic:
Conn D-Subminiature SKT/SKT 25/25 POS 2.77mm Solder RA Thru-Hole 50 Terminal 2 Port Tray


2-1734285-3中文资料参数规格
技术参数

触点数 25

极性 Female

触点电镀 Tin, Gold

额定电流 2A/触头

绝缘电阻 5000 MΩ

排数 2,2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 25, 25

额定电流Max 2A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 250 VAC

额定电压 250 V

工作电压Max 250 VAC

接触电阻Max 15 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.77 mm

外形尺寸

长度 53.1 mm

宽度 25.45 mm

高度 31.6 mm

引脚间距 2.77 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

材质 Steel

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Obsolete

包装方式 Tray

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694050

数据手册

2-1734285-3引脚图与封装图

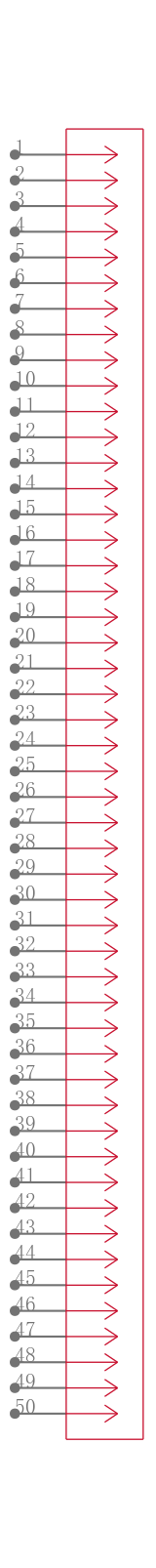

2-1734285-3引脚图

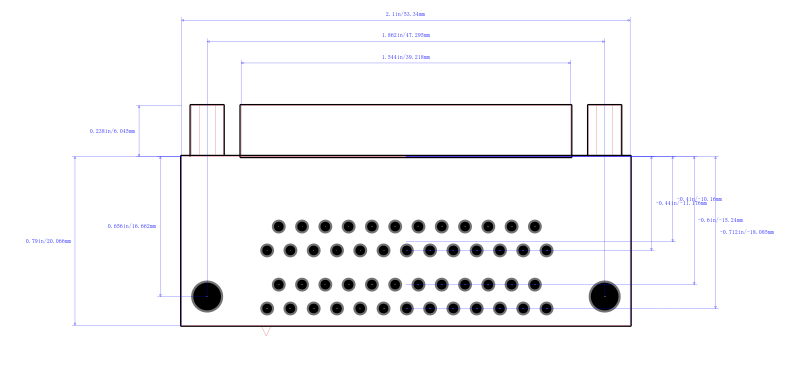

2-1734285-3封装图

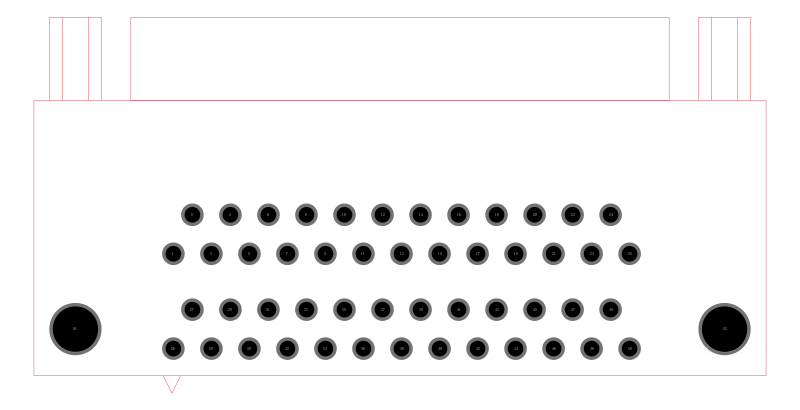

2-1734285-3封装焊盘图
在线购买2-1734285-3
型号: 2-1734285-3
描述:AMP FROM TE CONNECTIVITY  2-1734285-3  连接器, D sub, 堆叠式, Amplimite HD-20系列, DD, 插座, 50 触点, DD, 插座
替代型号2-1734285-3
型号/品牌 代替类型 替代型号对比

2-1734285-3

TE Connectivity 泰科

当前型号

当前型号

178-025-513R571

NorComp

功能相似

2-1734285-3和178-025-513R571的区别
