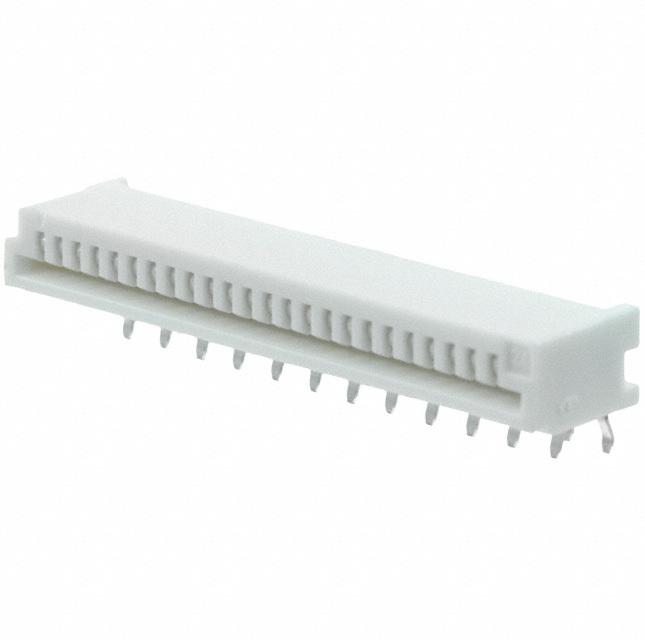

2-84533-4图片2
2-84533-4图片3
2-84533-4图片4
2-84533-4图片5
2-84533-4图片6
2-84533-4图片7
2-84533-4图片8
2-84533-4图片9
2-84533-4图片10
2-84533-4图片11
2-84533-4图片12
2-84533-4图片13
2-84533-4图片14
2-84533-4图片15
2-84533-4图片16
2-84533-4概述

AMP FROM TE CONNECTIVITY  2-84533-4  连接器, FFC/ FPC板, 24 触点, 插座, 1.25 mm, 通孔安装, 顶部

24 Position FFC Connector Contacts, Top 0.049" 1.25mm Through Hole, Right Angle


得捷:
CONN FFC TOP 24POS 1.25MM R/A


贸泽:
FFC & FPC连接器 POST PLATED R/A 24P 1.25mm


e络盟:
连接器, FFC/ FPC板, 24 触点, 插座, 1.25 mm, 通孔安装, 顶部


艾睿:
Conn FPC Connector SKT 24 POS 1.25mm Solder RA Thru-Hole Box


安富利:
Conn FPC Connector SKT 24 POS 1.25mm Solder RA Thru-Hole


Chip1Stop:
Conn FPC Connector SKT 24 POS 1.25mm Solder RA Thru-Hole


Newark:
# AMP - TE CONNECTIVITY  2-84533-4  FFC / FPC Board Connector, 1.25 mm, 24 Contacts, Receptacle, Through Hole, Top


Powell:
FPC Flexible Printed Circuit Connectors


Electro Sonic:
1.25MM FFC POST PLATED H 24P


2-84533-4中文资料参数规格
技术参数

触点数 24

极性 Female

触点电镀 Tin

额定电流 1 A

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 24

屏蔽 No

额定电压 50 V

封装参数

安装方式 Through Hole

外形尺寸

长度 33.75 mm

宽度 8.85 mm

高度 4.8 mm

物理参数

外壳颜色 White

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Box

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

数据手册

2-84533-4引脚图与封装图

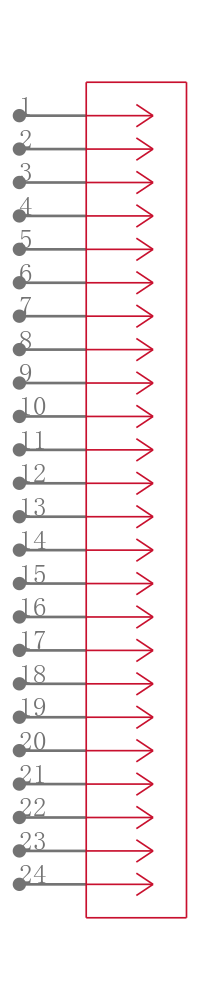

2-84533-4引脚图

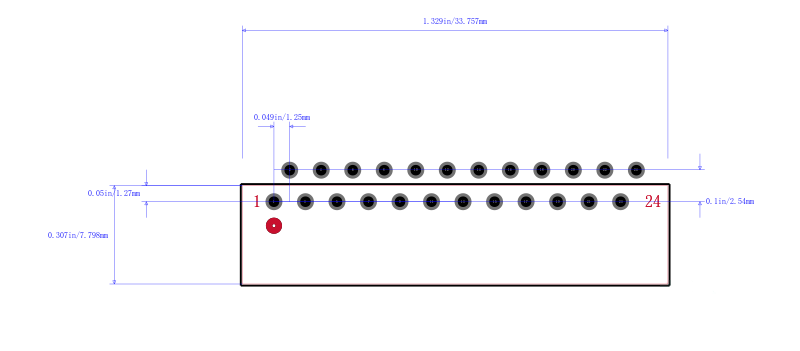

2-84533-4封装图

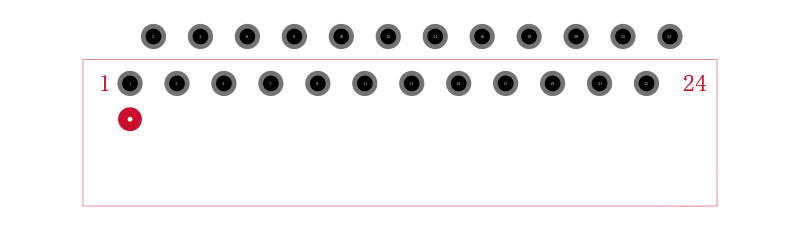

2-84533-4封装焊盘图
