2-1986711-3

2-1986711-3图片1
2-1986711-3图片2
2-1986711-3图片3
2-1986711-3图片4
2-1986711-3图片5

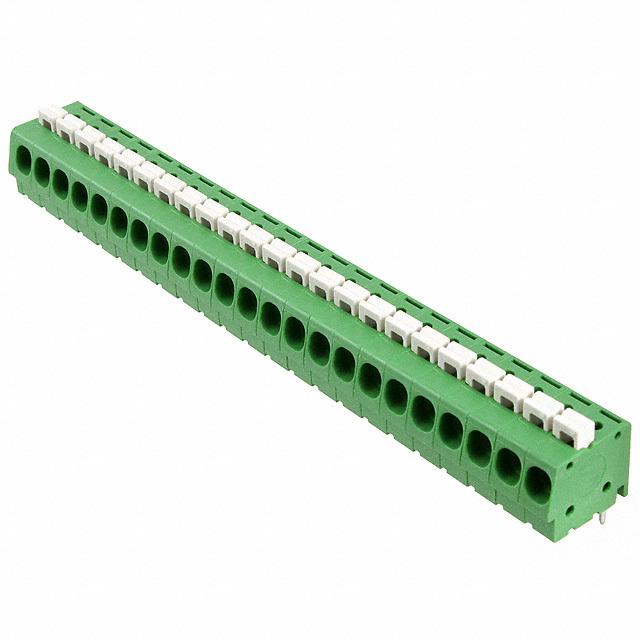

2-1986711-3图片6
2-1986711-3图片7
2-1986711-3图片8
2-1986711-3概述

5mm 每排P数:23 排数:1

23 接线板 - 线至板 水平,带板 0.197"(5.00mm) 通孔


得捷:
TERM BLK 23P SIDE ENTRY 5MM PCB


立创商城:
5mm 每排P数:23 排数:1


艾睿:
Conn Terminal Block 23 POS 5mm Solder ST Thru-Hole 16A/Contact


Verical:
Conn Terminal Block 23 POS 5mm Solder ST Thru-Hole 16A/Contact


Newark:
# AMP - TE CONNECTIVITY  2-1986711-3  SCREWLESS, SW,23P,5.0 PCB New


MASTER:
SPRING TYPE. SIDE WIRE ENTRY TERMINAL BLOCK SIDE STACKABLE


Online Components:
SCREWLESS, SW,23P,5.0 PCB


Electro Sonic:
SCREWLESS, SW,23P,5.0 PCB


2-1986711-3中文资料参数规格
技术参数

触点数 23

线规 12AWG ~ 30AWG

触点电镀 Tin, Tin over Copper

绝缘电阻 1000 MΩ

排数 1

电路数 23

易燃性等级 UL 94 V-0

额定电流Max 16A/触头

工作温度Max 110 ℃

工作温度Min -40 ℃

额定电压Max 300 V

工作电压Max 300 V

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 14.45 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Copper Alloy, Steel

工作温度 -40℃ ~ 110℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

2-1986711-3引脚图与封装图
2-1986711-3引脚图
2-1986711-3封装焊盘图
