2223-H-RC

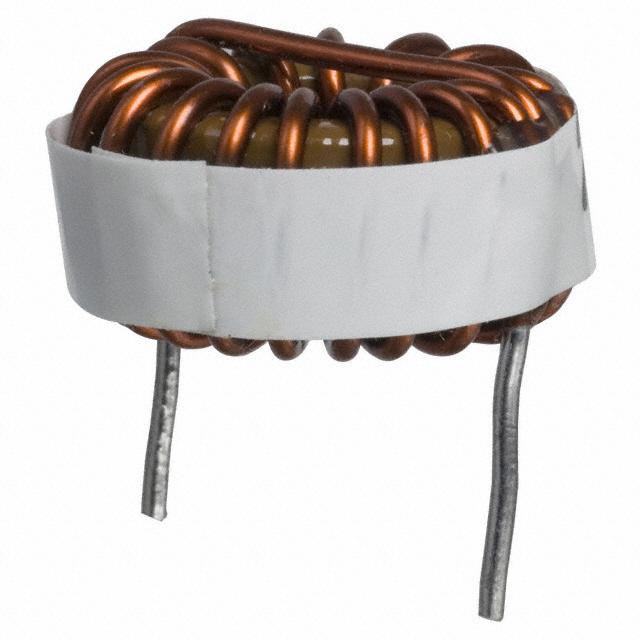

2223-H-RC图片1
2223-H-RC图片2
2223-H-RC图片3
2223-H-RC图片4
2223-H-RC图片5
2223-H-RC图片6
2223-H-RC图片7
2223-H-RC图片8
2223-H-RC概述

BOURNS JW MILLER  2223-H-RC  螺旋管电感, 820uH, 15%容差

820µH Shielded Toroidal Inductor 2A 260mOhm Max Radial, Horizontal Open


得捷:
FIXED IND 820UH 2A 260 MOHM TH


e络盟:
螺旋管电感, 820uH, 15%容差


艾睿:
Inductor High Current Toroid 820uH/441.5uH 15% 1KHz 2A 260mOhm DCR RDL


安富利:
Ind High Current Toroid 820uH 15% 1KHz 2A RDL


Newark:
# BOURNS JW MILLER  2223-H-RC  Inductor, Toroidal, High Current, 2200 Series, 820 µH, 2 A, 0.26 ohm, ± 15%


Electro Sonic:
Inductor High Current Toroid 820uH/441.5uH 15% 1KHz 2A 260mOhm DCR RDL


2223-H-RC中文资料参数规格
技术参数

额定电流 2 A

电感 820 µH

电感公差 ±15 %

测试频率 1 kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

电阻DC Max 0.26 Ω

封装参数

安装方式 Through Hole

引脚数 2

外形尺寸

宽度 0.55 in

高度 13.97 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

数据手册

2223-H-RC引脚图与封装图
2223-H-RC引脚图

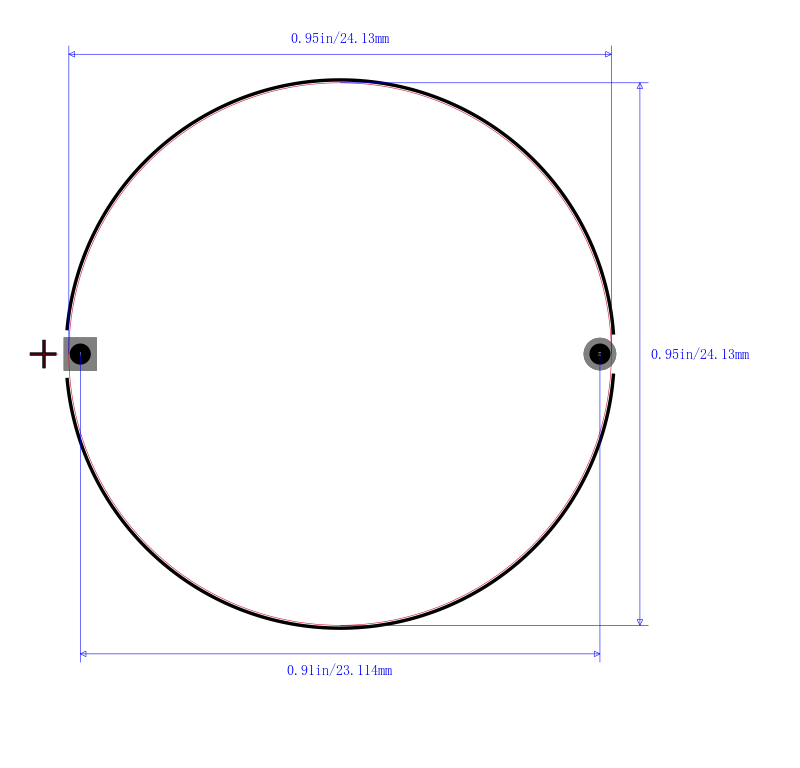

2223-H-RC封装图

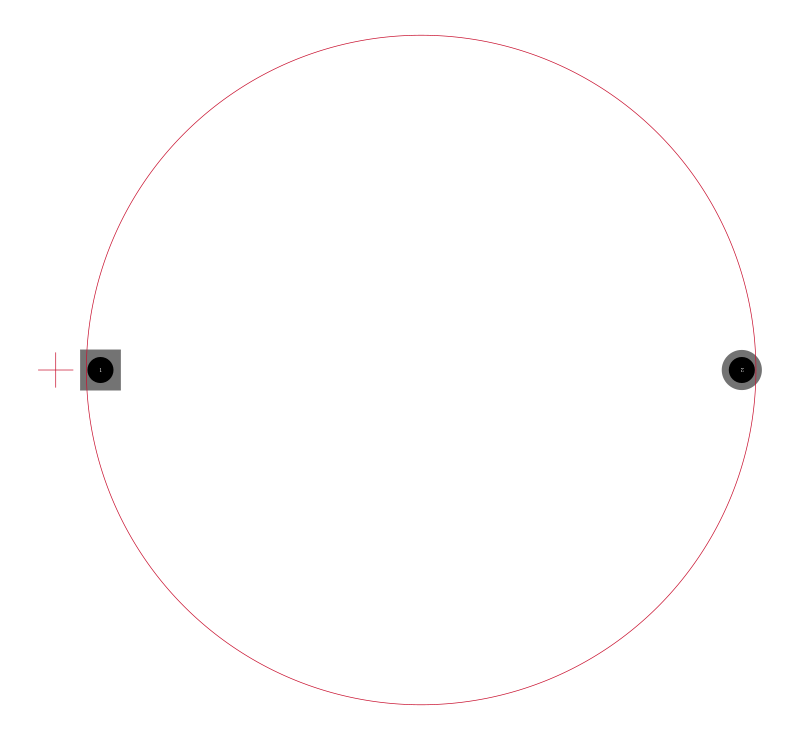

2223-H-RC封装焊盘图
