26-48-1055概述

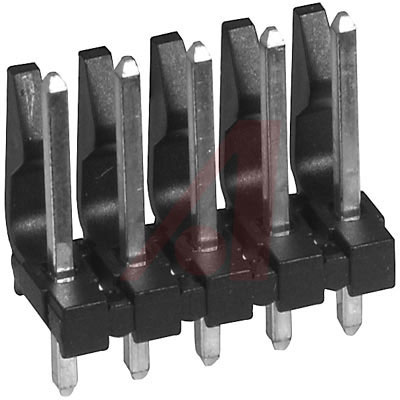

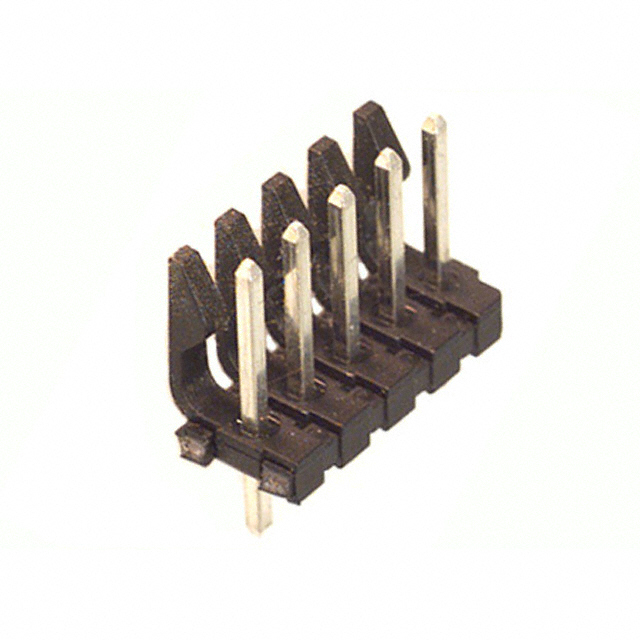

MOLEX  26-48-1055  线至板连接器, KK 41671系列, 5 触点, 针座, 3.96 mm, 通孔安装, 1 排

KK 396 管座,41671 和 41672 系列

一系列的 KK 396分离式管座,带方形引脚和摩擦锁定。

可与 3069、2139、6442 和 41695 系列外壳;7674 和 7675 系列 IDT ;以及 41815、2145 和 3215 系列印刷电路板连接器配接。

### 3.96mm KK 系列


欧时:
Molex 引脚管座 KK 396 系列 5路 3.96mm节距 1排 直向 26-48-1055, 焊接端接, 7A, 通孔


贸泽:
集管和线壳 VERT B/A HDR 5P TIN FRICTION LOCK


e络盟:
KK 396 Break Away Header, Vertical, Square Pin, with Friction Lock, 5 Way, Tin Sn Plating


Allied Electronics:
.156 FRICTION LOCK HEADER; 5 CIRCUITS


安富利:
Conn Unshrouded Header HDR 5 POS 3.96mm Solder ST Thru-Hole Bag


Chip1Stop:
Conn Unshrouded Header HDR 5 POS 3.96mm Solder ST Thru-Hole KK® Bag


MASTER:
Conn Wire to Board HDR 5 POS 3.96mm Solder ST Thru-Hole KK® Bag


26-48-1055中文资料参数规格
技术参数

触点数 5

极性 Male

触点电镀 Tin

额定电压DC 250 V

额定电流 7 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 5

易燃性等级 UL 94 V-0

针脚数 5

额定电压 250 V

封装参数

安装方式 Through Hole

引脚间距 3.96 mm

外形尺寸

长度 19.76 mm

宽度 9.02 mm

高度 14.68 mm

引脚间距 3.96 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 0℃ ~ 75℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

在线购买26-48-1055
型号: 26-48-1055
制造商: Molex 莫仕
描述:MOLEX  26-48-1055  线至板连接器, KK 41671系列, 5 触点, 针座, 3.96 mm, 通孔安装, 1 排
替代型号26-48-1055
型号/品牌 代替类型 替代型号对比

26-48-1055

Molex 莫仕

当前型号

当前型号

640445-5

泰科

功能相似

26-48-1055和640445-5的区别
