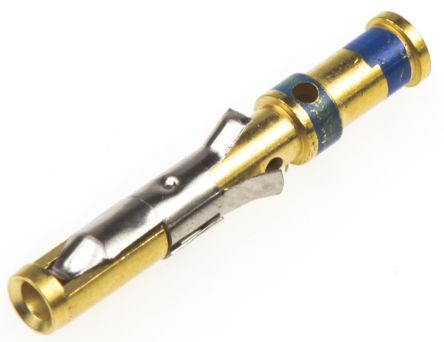

200333-1

1 触点系列 1 触点系列，用于 TE Connectivity 连接器。有关 1·5 - 2·5mm 触点使用压接工具，库存号 459-6252 和模具套件库存号 452-6679 有关其他所有触点使用工具，库存号 849-114 和模具套件库存号 372-440 有关合适的拔插件工具，请参见库存号 162-5723 触点规格 --- 库存号 | 电线 范围 mm | awg | 绝缘 直径范围 | 触点 抛光 | 电线 条带 长度 238-094 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 238-101 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-399 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 372-850 | 0.2-0.6 | 24-20 | 1.02-2.03 | 金/镍 | 3.17 452-6657 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 452-6663 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 238-117 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 372-412 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 金/镍 | 3.17 238-123 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-434 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 782-9886 | 2-2.15 | 14 | 不支持 | 金/镍 | 6.35 ### TE Connectivity CPC 触点和工具触点和工具，用于 CPC 连接器系列 1、2 和 3外壳材料 | 聚氨酯类热塑性弹性体 ---|--- 易燃性等级 | UL94V-0 外壳抛光 | 锌合金，镀镍 额定电流 | 系列 1，隔离状态下 13 A 系列 2，隔离状态下 7.5 A 工作电压 | 250V 交流 温度范围 | -55 → +125°C

系列 1 触点

系列 1 触点系列，用于 。

有关 1·5 - 2·5mm 触点使用压接工具，库存号 459-6252 和模具套件库存号 452-6679

有关其他所有触点使用工具，库存号 849-114 和模具套件库存号 372-440

有关合适的拔插件工具，请参见库存号 162-5723

触点规格

---

库存号

| 电线

范围

mm | awg

| 绝缘

直径范围

| 触点

抛光

| 电线

条带

长度

238-094 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17

238-101 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17

372-399 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17

372-850 | 0.2-0.6 | 24-20 | 1.02-2.03 | 金/镍 | 3.17

452-6657 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17

452-6663 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17

238-117 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17

372-412 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 金/镍 | 3.17

238-123 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17

372-434 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17

782-9886 | 2-2.15 | 14 | 不支持 | 金/镍 | 6.35
