22-28-4057概述

MOLEX  22-28-4057  线至板连接器, KK 42375系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排

Connector Header position


得捷:
KK 100 HDR ASSY BKWY 05 CKT 30 S


e络盟:
MOLEX  22-28-4057  线至板连接器, KK 42375系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排


艾睿:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder ST Thru-Hole KK® Bag


Chip1Stop:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder ST Thru-Hole KK® Bag


Verical:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder ST Top Entry Thru-Hole KK® Bag


Newark:
# MOLEX  22-28-4057  Wire-To-Board Connector, KK 42375 Series, Through Hole, Header, 5, 2.54 mm, Gold Plated Contacts


MASTER:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder ST Thru-Hole KK® Bag


22-28-4057中文资料参数规格
技术参数

触点数 5

极性 Male

触点电镀 Gold

额定电流 4.00 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 5

针脚数 5

拔插次数 100

额定电流Max 4A/触头

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压Max 500 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 12.7 mm

宽度 2.49 mm

高度 10.42 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Brass

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bag

制造应用 汽车,通用,医疗,电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

22-28-4057引脚图与封装图

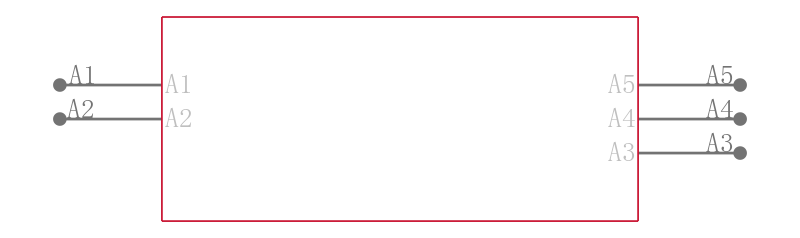

22-28-4057引脚图

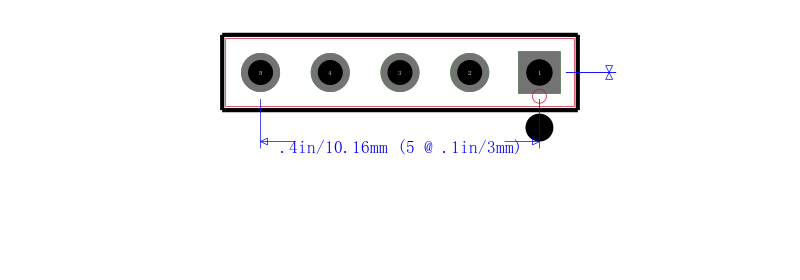

22-28-4057封装图
22-28-4057封装焊盘图
在线购买22-28-4057
型号: 22-28-4057
制造商: Molex 莫仕
描述:MOLEX  22-28-4057  线至板连接器, KK 42375系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排
替代型号22-28-4057
型号/品牌 代替类型 替代型号对比

22-28-4057

Molex 莫仕

当前型号

当前型号

22-28-4054

莫仕

完全替代

22-28-4057和22-28-4054的区别

22-28-4055

莫仕

完全替代

22-28-4057和22-28-4055的区别

22-28-4050

莫仕

功能相似

22-28-4057和22-28-4050的区别
