233-508概述
WAGO 233-508. 线至板接线端子, 8 路, 160 V, 6 A, 28 AWG, 20 AWG, 0.5 mm²
. 是一款8极灰色PCB端子条, 带按钮。镀锡铜触芯, 聚酰胺6.6绝缘。可接受28至20AWG电线尺寸。
GTIN UPC EAN: 4045454050375
- .
- Cage Clamp® 连接
- .
- 双焊针, 在PCB上具有很高的机械稳定性
- .
- 适用于现场布线
- .
- 易于使用, 无需工具
- .
- UL94V-0 阻燃等级
233-508中文资料参数规格
技术参数
触点数 8
线规 20.0 AWG
触点电镀 Zinc
额定电压AC 320 V
额定电流 6 A
排数 1
电路数 8
易燃性等级 UL 94 V-0
针脚数 8
额定电流Max 4 A
工作温度Max 105 ℃
额定电压Max 63 V
额定电压 160 V
封装参数
安装方式 PCB
封装 -
引脚间距 2.54 mm
外形尺寸
长度 22.62 mm
宽度 13.9 mm
高度 15.5 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Orange
颜色 Orange
触点材质 Copper
外壳材质 Nylon 6/6
其他
产品生命周期 Active
包装方式 Box
制造应用 工业, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20

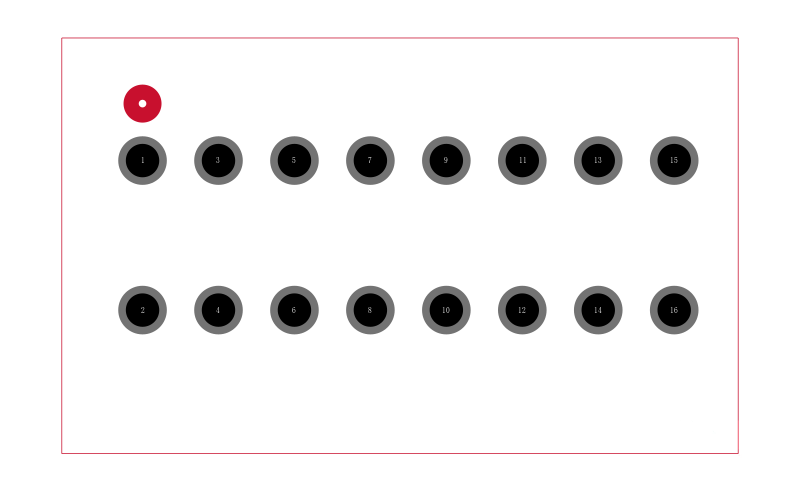

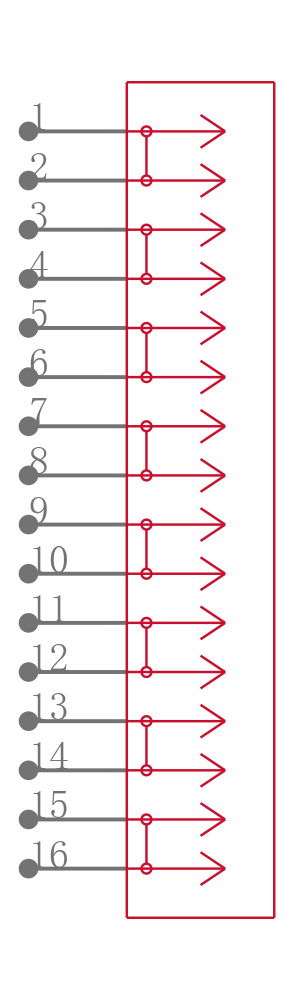

233-508引脚图与封装图
在线购买233-508
替代型号233-508
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
233-508 WAGO | 当前型号 | 当前型号 |
233-208 WAGO | 功能相似 | 233-508和233-208的区别 |
