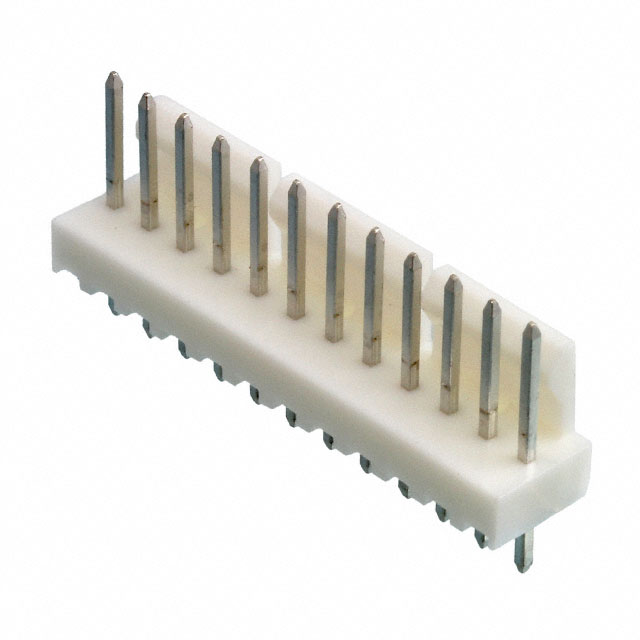

MOLEX 22-23-2121 . 线至板连接器, 针座, 12路, 2.54MM
直向管座，6373 系列
与 2695；6471、7880；4455 和 7720 系列外壳配用
### 2.54mm KK 系列
Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。
有 2 到 15 路类型，0.1in. 节距
IDC 插座包含非常适合菊链式连接或者强震应用的高压触点
直插式摩擦锁有助于防止意外断开
装配有触点的印刷电路板插座具有正极悬臂擦作用
通常情况下，插座外壳 6471 系列接受压接端子（库存号 467-598，单独订购）
通常情况下，插座外壳 2695 系列接受压接端子（库存号 670-2266，单独订购）
插座和极化键单独出售，或套件中出售。
触点数 12
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 4 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Vertical
电路数 12
易燃性等级 UL 94 V-0
针脚数 12
拔插次数 25
额定电流Max 4A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 500 V
额定电压 250 V
接触电阻Max 10 mΩ

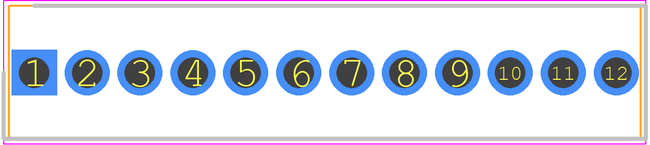

安装方式 Through Hole
引脚间距 2.54 mm
长度 30.5 mm
宽度 6.35 mm
高度 10.67 mm
引脚间距 2.54 mm
外壳颜色 White
颜色 White
触点材质 Brass
工作温度 0℃ ~ 75℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bulk
制造应用 消费电子产品, 车用, 通信与网络, 医用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
22-23-2121 Molex 莫仕 | 当前型号 | 当前型号 |
1-640456-2 泰科 | 功能相似 | 22-23-2121和1-640456-2的区别 |
