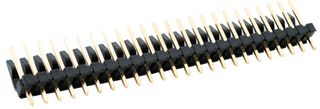

KK 396 管座,41671 和 41672 系列一系列的 KK 396分离式管座,带方形引脚和摩擦锁定。 可与 3069、2139、6442 和 41695 系列外壳;7674 和 7675 系列 IDT 连接器;以及 41815、2145 和 3215 系列印刷电路板连接器配接。
KK 396 管座,41671 和 41672 系列
一系列的 KK 396分离式管座,带方形引脚和摩擦锁定。
可与 3069、2139、6442 和 41695 系列外壳;7674 和 7675 系列 IDT ;以及 41815、2145 和 3215 系列印刷电路板连接器配接。
欧时:
### KK 396 管座,41671 和 41672 系列一系列的 KK 396分离式管座,带方形引脚和摩擦锁定。 可与 3069、2139、6442 和 41695 系列外壳;7674 和 7675 系列 IDT 连接器;以及 41815、2145 和 3215 系列印刷电路板连接器配接。### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A(单电路),5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ(最大值) 额定温度 | -40°C 至 +105°C(磷青铜触点) | -40°C 至 +80°C(黄铜触点) 引脚尺寸 | 1.1mm 方形 建议印刷电路板孔径 | 1.7mm
e络盟:
线至板连接器, 3.96 mm, 4 触点, 针座, KK 396 41671 Series, 通孔安装, 1 排
艾睿:
Conn Wire to Board HDR 4 POS 3.96mm Solder ST Thru-Hole KK® Bag
Allied Electronics:
.156 FRICTION LOCK HEADER; 4 CIRCUITS
安富利:
Conn Unshrouded Header HDR 4 POS 3.96mm Solder ST Thru-Hole Bag
Newark:
# MOLEX 26-48-1045 Wire-To-Board Connector, 3.96 mm, 4 Contacts, Header, KK 41671 Series, Through Hole, 1 Rows
MASTER:
Conn Wire to Board HDR 4 POS 3.96mm Solder ST Thru-Hole KK® Bag
触点数 4
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电流 7 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
拔插次数 25
额定电流Max 7A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 250 V
额定电压 250 V
接触电阻Max 10 mΩ
安装方式 Through Hole
引脚间距 3.96 mm
长度 15.8 mm
宽度 9.02 mm
高度 14.68 mm
引脚间距 3.96 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 0℃ ~ 75℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Bag
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536694040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
26-48-1045 Molex 莫仕 | 当前型号 | 当前型号 |
26-48-2045 莫仕 | 类似代替 | 26-48-1045和26-48-2045的区别 |
640445-4 泰科 | 功能相似 | 26-48-1045和640445-4的区别 |
644752-4 泰科 | 功能相似 | 26-48-1045和644752-4的区别 |
