292303-5概述

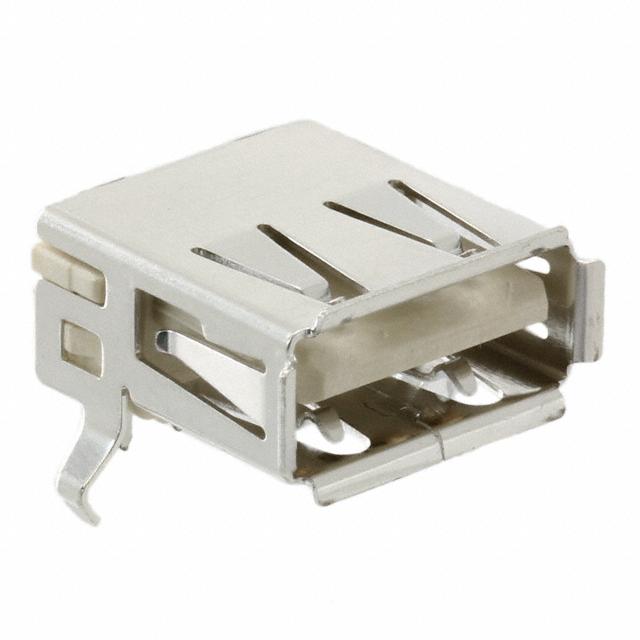

AMP FROM TE CONNECTIVITY  292303-5  连接器, USB, USB A, USB 2.0, 插座, 4 路, 通孔安装, 直角型

USB-A(USB TYPE-A) USB 2.0 插座 4 位 通孔,直角


得捷:
CONN RCPT USB2.0 TYPEA 4POS R/A


e络盟:
连接器, USB, USB A, USB 2.0, 插座, 4 路, 通孔安装, 直角型


艾睿:
Conn USB 2.0 Type A RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port Box/Tube


安富利:
Conn USB RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port Tray


Verical:
Conn USB 2.0 Type A RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port Box/Tube


Newark:
# AMP - TE CONNECTIVITY  292303-5  USB Connector, USB Type A, USB 2.0, Receptacle, 4 Positions, Through Hole Mount, Right Angle


Powell:
Universal Serial Bus USB Connectors


Online Components:
RECEPTACLE ASSEMBLY RIGHT ANGLE, 4 POSITION, T/H & SMT USB, LEAD FREE VERSION


ICbanQ:
USB & Firewire Connectors TYPE A R/A RCPT ASSY THRU HOLE


Electro Sonic:
Std USB Type A, R/A, T/H, Natural


292303-5中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Gold, Gold over Nickel, Gold Flash, Gold Flash over Nickel

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 4

拔插次数 1500

额定电流Max 1A/触头

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压 30 VAC

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 14.0 mm

宽度 13.1 mm

高度 7.01 mm

封装 SMD

物理参数

外壳颜色 Natural

触点材质 Copper Alloy

工作温度 -55℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

292303-5引脚图与封装图
292303-5引脚图

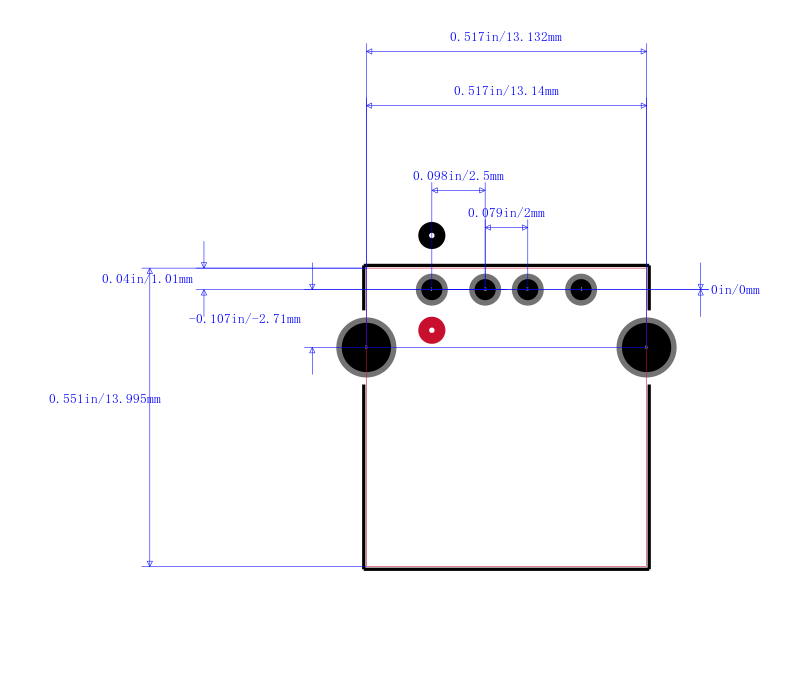

292303-5封装图
292303-5封装焊盘图
在线购买292303-5
型号: 292303-5
描述:AMP FROM TE CONNECTIVITY  292303-5  连接器, USB, USB A, USB 2.0, 插座, 4 路, 通孔安装, 直角型
替代型号292303-5
型号/品牌 代替类型 替代型号对比

292303-5

TE Connectivity 泰科

当前型号

当前型号

292303-4

泰科

完全替代

292303-5和292303-4的区别

292303-7

泰科

完全替代

292303-5和292303-7的区别

787616-5

泰科

完全替代

292303-5和787616-5的区别
