2SA1943-OQ参数规格_中文资料_数据手册PDF

2SA1943-OQ概述

PNP 功率晶体管，Toshiba### 双极晶体管，Toshiba

PNP 功率，

得捷:
TRANS PNP 230V 15A TO3P

欧时:
Toshiba 2SA1943-OQ , PNP 晶体管, 15 A, Vce=230 V, HFE:35, 30 MHz, 3引脚 TO-3PL封装

安富利:
Trans GP BJT PNP 230V 15A 3-Pin3+Tab TO-3PL

Chip1Stop:
Trans GP BJT PNP 230V 15A 150000mW 3-Pin3+Tab TO-3PL

DeviceMart:
TRANS PNP -230V -15A TO-3PL

Win Source:
TRANS PNP 230V 15A TO-3PL

2SA1943-OQ中文资料参数规格

技术参数

额定电压DC -230 V

额定电流 -15.0 A

极性 PNP

耗散功率 150000 mW

击穿电压集电极-发射极 230 V

集电极最大允许电流 15A

最小电流放大倍数hFE 80 @1A, 5V

额定功率Max 150 W

工作温度Max 150 ℃

耗散功率Max 150 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-3-3

外形尺寸

长度 20.5 mm

宽度 5.2 mm

高度 26 mm

封装 TO-3-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

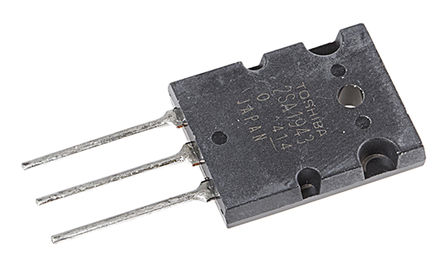

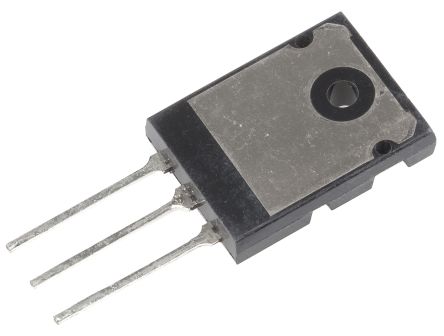

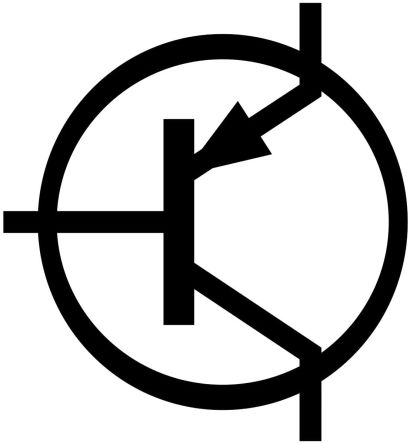

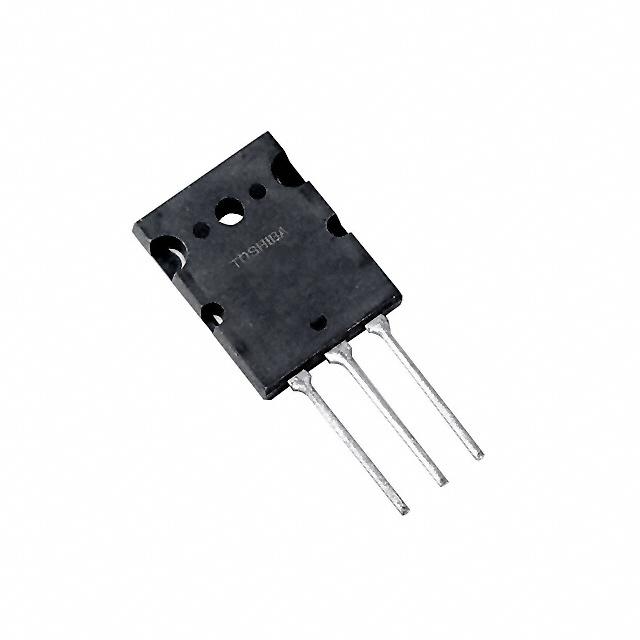

2SA1943-OQ引脚图与封装图

在线购买2SA1943-OQ

型号： 2SA1943-OQ

制造商： Toshiba 东芝

描述：PNP 功率晶体管，Toshiba ### 双极晶体管，Toshiba

替代型号2SA1943-OQ
