205204-9

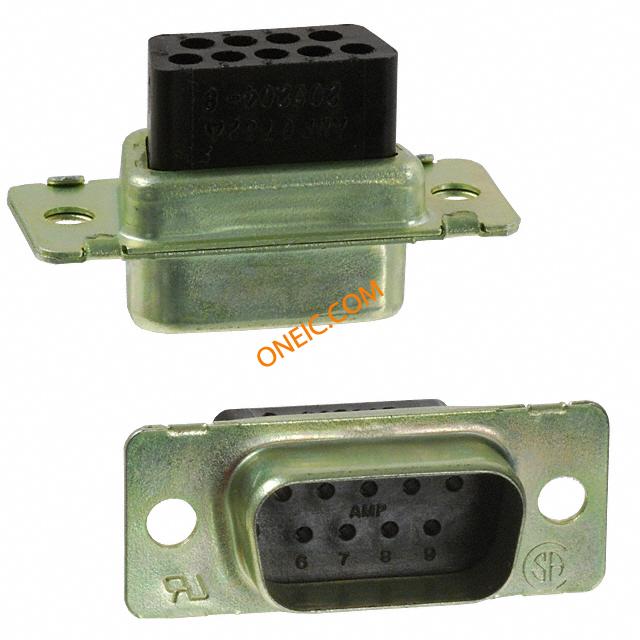

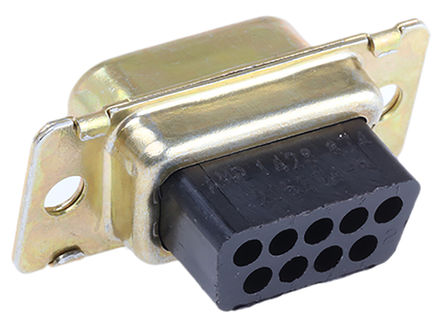

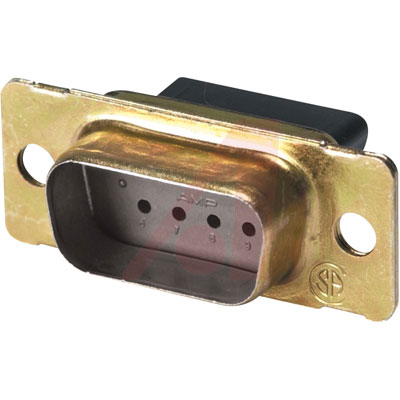

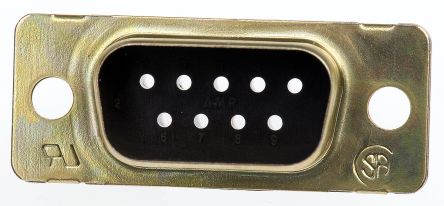

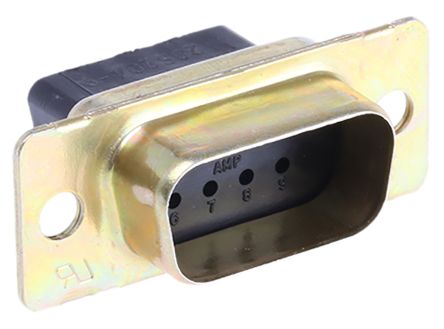

AMP FROM TE CONNECTIVITY  205204-9  连接器外壳, D-Sub, Amplimite HDP-20系列, D Sub, DE, 插头, 9 路, 钢主体

AMPLIMITE D-Sub HDP-20 压接扣入式触点系列

AMPLIMITE HDP-20 压接扣入式触点 D-Sub 插头和插座连接器，用于标准电缆安装。 这些 AMPLIMITE HDP-20 压接扣入式 D-Sub 电缆连接器具有 94V-0 黑色热塑性插件，配备镀锡或镀锌钢壳，带或不带接地锯齿（有关详细信息，请参见表格）。 还可选择安装选件、标准 3.05mm 孔或带花螺母（有关详细信息，请参见表格）。 The AMPLIMITE HDP-20 D-Sub 插头电缆连接器接受 20 DF 引脚触点，AMPLIMITE HDP-20 D-Sub 插座电缆连接器接受 20 DF 插座触点，请参见典型库存号 446-787。 这些 HDP-20 压接扣入式 D-Sub 电缆连接器将与 HDE、HDP 系列的电缆安装 D-Sub 连接器和 HD-20 D-Sub 板上安装连接器配用。

关于合适的底壳或电缆夹，请参见典型库存号 450-9113、450-9157、680-9276、717-4596 和 680-9131。

关于公连接器螺钉固定器，请参见典型库存号 450-9208 和 717-4498

关于母连接器螺钉锁，请参见典型库存号 717-4543 和 450-9270

关于锁定柱组件，请参见库存号 450-9365

关于弹簧闩锁，请参见库存号 450-9321

关于带螺纹孔的闩锁块，请参见典型库存号 450-9371

关于带槽头和通孔的闩锁块，请参见库存号 680-9392

适合通信/数据接口

镀锡或镀锌外壳

触点，在高固定力下，扣合到外壳绝缘体后部

**补充数据**

---

**RS 库存号** | **制造商部件号** | **外壳尺寸** | **外壳材料** | **接地锯齿** | **安装方法**

446-692 | 205204-4 | 1 | 镀锡 | 是 | 3.05mm 孔

446-709 | 205206-3 | 2 | 镀锡 | 是 | 3.05mm 孔

446-715 | 207464-2 | 3 | 镀锡 | 是 | 3.05mm 孔

446-737 | 205203-3 | 1 | 镀锡 | 否 | 3.05mm 孔

446-743 | 205205-2 | 2 | 镀锡 | 否 | 3.05mm 孔

446-759 | 207463-1 | 3 | 镀锡 | 否 | 3.05mm 孔

680-8771 | 1658642-1 | 1 | 镀锡 | 是 | 4-40 花螺母

680-8822 | 205203-8 | 1 | 镀锌 | 否 | 3.05mm 孔

680-8825 | 205206-9 | 2 | 镀锌 | 否 | 3.05mm 孔

680-8829 | 205209-2 | 4 | 镀锡 | 否 | 3.05mm 孔

680-8838 | 205210-3 | 4 | 镀锡 | 是 | 3.05mm 孔

680-8881 | 5205208-1 | 3 | 镀锌 | 否 | 3.05mm 孔

718-3896 | 5205207-1 | 3 | 镀锌 | 否 | 3.05mm 孔

718-4007 | | 1 | 镀锌 | 否 | 3.05mm 孔

719-9141 | 1658643-1 | 1 | 镀锡 | 否 | 4-40 花螺母

680-8762 | 164535-4 | 5 | 镀锡 | 否 | 3.05mm 孔

680-8847 | 215488-1 | 3 | 镀锡 | 是 | 3.00mm 孔

718-3862 | 215715-1 | 1 | 镀锡 | 否 | 3.00mm 孔

718-3868 | 215711-1 | 1 | 镀锡 | 是 | 3.00mm 孔

718-3963 | 215489-1 | 3 | 镀锡 | 否 | 3.00mm 孔

718-3994 | 215712-1 | 2 | 镀锡 | 是 | 3.00mm 孔

719-9135 | 1658641-2 | 5 | 镀锡 | 是 | 3.05mm 孔

719-9138 | 205204-8 | 1 | 镀锡 | 否 | 3.05mm 孔

719-9148 | 205205-7 | 2 | 镀锌 | 否 | 3.05mm 孔

745-5918 | 1658640-2 | 5 | 镀锌 | 否 | 3.05mm 孔

745-5864 | 205209-7 | 4 | 镀锌 | 否 | 3.05mm 孔

745-5873 | 205210-7 | 4 | 镀锡 | 否 | 3.05mm 孔

756-1098 | 1658641-3 | 5 | 镀锌 | 否 | 3.05mm 孔

782-6130 | 1658644-1 | 2 | 镀锡 | 否 | 4-40 花螺母

782-9555 | 1658640-1 | 5 | 镀锡 | 否 | 3.05mm 孔

782-9463 | 205206-8 | 2 | 镀锡 | 否 | 3.05mm 孔

782-9491 | 205210-8 | 4 | 镀锌 | 否 | 3.05mm 孔

782-6127 | 1658642-2 | 1 | 镀锡 | 否 | 4-40 花螺母

782-6109 | 207464-7 | 3 | 镀锡 | 否 | 3.05mm 孔

782-6133 | 207516-5 | 3 | 镀锡 | 否 | 4-40 花螺母

782-6146 | 5207661-3 | 4 | 镀锡 | 否 | 4-40 花螺母

782-6118 | 5745036-2 | 3 | 镀锡 | 是 | 4-40 花螺母

782-6115 | 745135-4 | 4 | 镀锡 | 是 | 4-40 花螺母

822-4901 | 5745884-1 | 5 | 镀锡 | 否 | 4-40 花螺母

电镀接触面积 | 0.8μm 镀金

---|---

触点电阻 | 15mΩ（最大值）

触点材料 | 铜合金

额定电流 | 6A 插头，3A 插座

额定温度 | \- 55°C 至 +105°C

接合次数 | 100
