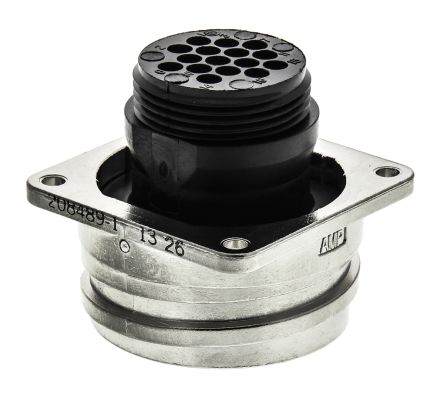

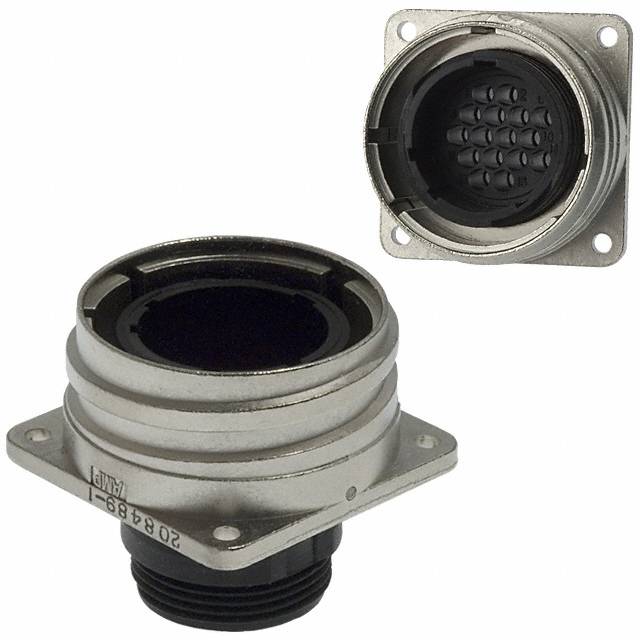

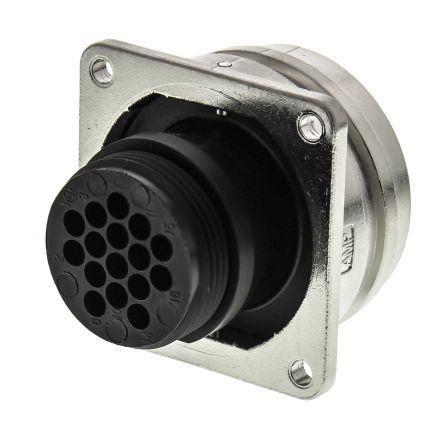

16 位置 压接 端子 插座 圆形 连接器
面板插头系列 1
这款面板安装插头是 的 1 系列圆形塑料 CPC 的金属型号,保留了其塑料同类产品的优点,同时提供更坚固耐用的连接器。 它提供 5、16、24 和 37 极触点排列。
### TE Connectivity CPC 镀金属系列 1、2 和 3
基于 CPC 系列(圆形塑料连接器),该金属化版本以具有竞争力的成本提供高价全金属连接器的可靠性。系列 1 带标准密度触点排列,系列 2 带高密度。
压接端接触点
快速连接和断开
极化外壳
系列 1 触点为镀锡或镀金镍,导线规格为 24/20 awg 和 18/16 awg
系列 2 触点为镀金,导线规格为 28/24 awg 和 24/20 awg
提供标准和反向配置。 插头接受管脚触点,插座接受插座触点
有关触点和工具,请参见 CPC 系列 1,(库存号 238-094)和系列 2(库存号 446-771)
触点数 16
极性 Female
额定电压AC 250 V
额定电流 13 A
易燃性等级 UL 94 V-0
针脚数 16
工作温度Max 125 ℃
工作温度Min -55 ℃
安装方式 Flange
封装 Metal
长度 37.33 mm
宽度 38.96 mm
高度 38.96 mm
封装 Metal
外壳颜色 Black
颜色 Black
材质 Thermoplastic
绝缘材质 Thermoplastic
工作温度 -55℃ ~ 125℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Box
制造应用 Power Management, Commercial, 信号处理, 商业, 电源管理, Signal Processing
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694020
