1 触点系列 1 触点系列,用于 TE Connectivity 连接器。有关 1·5 - 2·5mm 触点使用压接工具,库存号 459-6252 和模具套件库存号 452-6679 有关其他所有触点使用工具,库存号 849-114 和模具套件库存号 372-440 有关合适的拔插件工具,请参见库存号 162-5723 触点规格 --- 库存号 | 电线 范围 mm | awg | 绝缘 直径范围 | 触点 抛光 | 电线 条带 长度 238-094 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 238-101 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-399 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 372-850 | 0.2-0.6 | 24-20 | 1.02-2.03 | 金/镍 | 3.17 452-6657 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 452-6663 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 238-117 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 372-412 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 金/镍 | 3.17 238-123 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-434 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 782-9886 | 2-2.15 | 14 | 不支持 | 金/镍 | 6.35 ### TE Connectivity CPC 触点和工具触点和工具,用于 CPC 连接器系列 1、2 和 3外壳材料 | 聚氨酯类热塑性弹性体 ---|--- 易燃性等级 | UL94V-0 外壳抛光 | 锌合金,镀镍 额定电流 | 系列 1,隔离状态下 13 A 系列 2,隔离状态下 7.5 A 工作电压 | 250V 交流 温度范围 | -55 → +125°C
系列 1 触点
系列 1 触点系列,用于 。
有关 1·5 - 2·5mm 触点使用压接工具,库存号 459-6252 和模具套件库存号 452-6679
有关其他所有触点使用工具,库存号 849-114 和模具套件库存号 372-440
有关合适的拔插件工具,请参见库存号 162-5723
触点规格
---
库存号
| 电线
范围
mm | awg
| 绝缘
直径范围
| 触点
抛光
| 电线
条带
长度
238-094 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17
238-101 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17
372-399 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17
372-850 | 0.2-0.6 | 24-20 | 1.02-2.03 | 金/镍 | 3.17
452-6657 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17
452-6663 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17
238-117 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17
372-412 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 金/镍 | 3.17
238-123 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17
372-434 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17
782-9886 | 2-2.15 | 14 | 不支持 | 金/镍 | 6.35

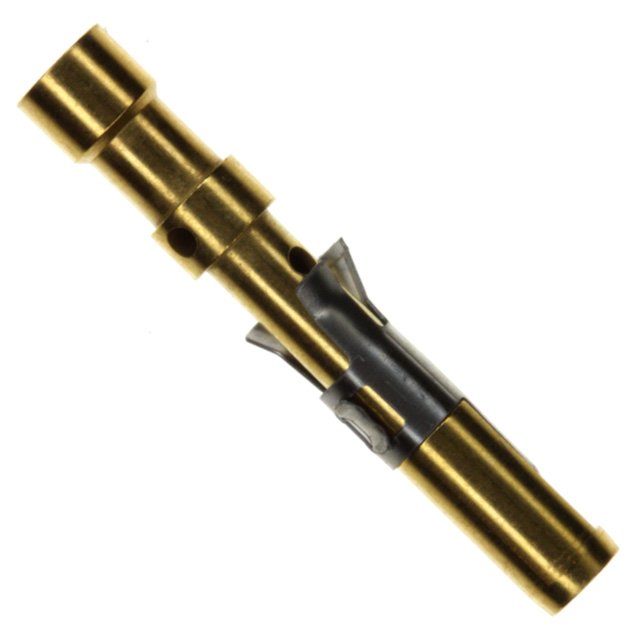

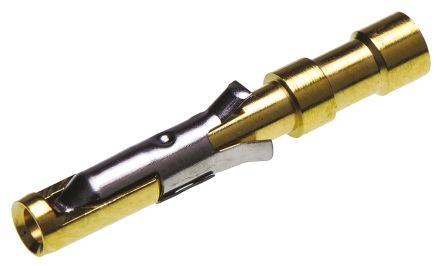

触点数 1
极性 Female
线规 16AWG ~ 18AWG
触点电镀 Gold
额定电流 13 A
安装方式 Through Hole
触点材质 Brass
材质 Copper Alloy
产品生命周期 Active
包装方式 Bag
制造应用 Commercial, 工业, Signal, 商业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8538908040
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
202508-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
202508-2 泰科 | 功能相似 | 202508-1和202508-2的区别 |
