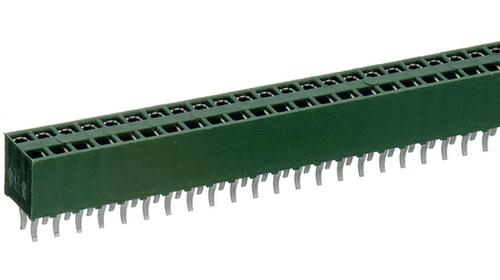

215307-3图片4
215307-3图片5
215307-3图片6
215307-3图片7
215307-3图片8
215307-3图片9

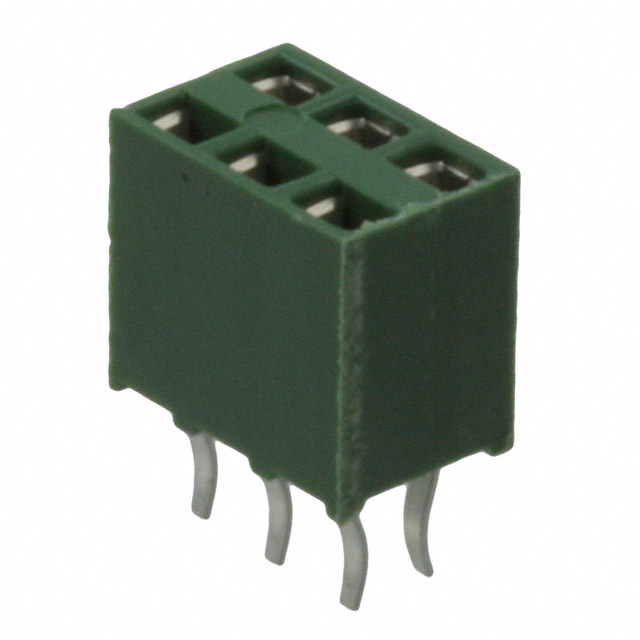

215307-3图片10
215307-3图片11
215307-3概述

板至板连接, 2.54 mm, 3 触点, 插座, 焊接, 2 排

6 位置 插座 0.100"(2.54mm) 通孔 镀金


得捷:
CONN RCPT 6POS 0.1 GOLD PCB


立创商城:
215307-3


贸泽:
集管和线壳 2X03P RCPT HV-100 TE


e络盟:
板至板连接, 2.54 mm, 3 触点, 插座, 焊接, 2 排


Allied Electronics:
3W D/ROW VERT SKT


安富利:
Conn Socket Strip RCP 6 POS 2.54mm Solder ST Thru-Hole


Chip1Stop:
Conn Socket Strip RCP 6 POS 2.54mm Solder ST Thru-Hole


MASTER:
HV 100 VERTICAL CONNECTOR DUAL ROW, 7,0mm HEIGHT, TOP ENTRY, GOLD, MAX. 2X36 POSITIONS


Powell:
AMPMODU Mod II Vertical Connector


Online Components:
2X3P HV100 REC CON. TE, 7.0MM


Electro Sonic:
2X3P HV100 REC CON. TE, 7.0MM


215307-3中文资料参数规格
技术参数

触点数 6

极性 Female

触点电镀 Tin, Gold

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 3

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

接触电阻Max 12 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 7.62 mm

宽度 5.06 mm

高度 7 mm

封装 -

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Carton

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

215307-3引脚图与封装图
215307-3引脚图
215307-3封装图
215307-3封装焊盘图
在线购买215307-3
型号: 215307-3
描述:板至板连接, 2.54 mm, 3 触点, 插座, 焊接, 2 排
替代型号215307-3
型号/品牌 代替类型 替代型号对比

215307-3

TE Connectivity 泰科

当前型号

当前型号

BCS-103-L-D-TE

申泰电子

功能相似

215307-3和BCS-103-L-D-TE的区别
