2120320-1

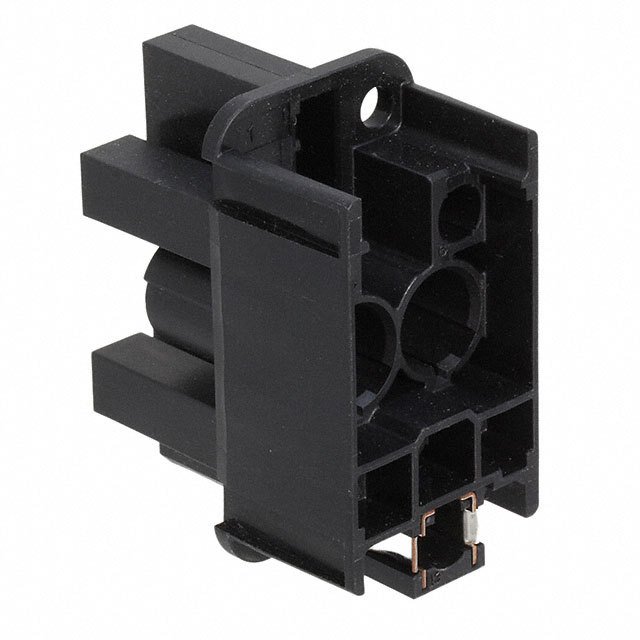

TE Connectivity Motorman 混合插座外壳，带 PE 触点Motorman 混合连接器插座类型插座外壳，带 5 个插座，用于 MCON 2.8 插座触点，1 个插座，用于 5 个 MCON 1.2 触点及 2 个 4 引脚以太网插座的信号外壳。 库存号 765-8710 也具有内置保护性接地触点。 两种 Motorman 混合连接器内螺纹插片均由黑色 PBT-GF30 制成。 有关合适的触点，请参见库存号 765-8713 和 765-8704，有关配接插片连接器，请参见库存号 765-8726### TE Connectivity Motorman 混合连接器Motorman 混合连接器，带紧凑型矩形外壳 41.5 x 22.3mm，适合与工业分散伺服电动机一起使用。 Motorman 混合连接器具有一个插件，可容纳电源、信号、通信和以太网电线（5e 类 ISO/IEC11801），使其能够将通信信号与来自本地控制电动机的电力传输集成在一起。 Motorman 混合连接器中的两个以太网插座有助于本地电动机的联网，以提供实时自动化。 Motorman 混合工业连接器具有 100° 的电缆入口角，以防止刚性电缆的裸线部分周围过分弯曲，确保触点牢固精确地定位在外壳空腔内。 此 Motorman 混合连接器的外壳具有到内部的侧面入口，便于安装。 这些 Motorman 混合连接器的典型应用包括：分散伺服电动机上的输入/输出连接、交流伺服电动机（带印刷电路板）上的输入/输出连接、驱动器（放大器）、包装、装配、木材加工或食品加工机器和分布式反相器。

用于线缆安装 Motorman 的 插件

适合与线缆安装 Motorman 模块化连接器系统配合使用的一系列包容式插件。

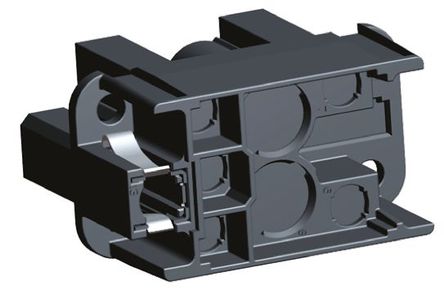

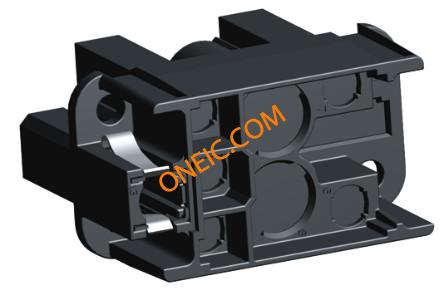

库存号 765-8744 是塑料包容式插件，包含用于 5 个 MCON 2.8 触点、1 个信号外壳和 2 个以太网核心的空腔。此包容式插件可与塑料 Motorman 护罩配合使用

库存号 765-8744 是塑料包容式插件，包含用于 5 个 MCON 2.8 触点、1 个信号外壳和 2 个以太网核心的空腔。此包容式插件可与金属 Motorman 护罩配合使用

### TE Connectivity Motorman 混合连接器

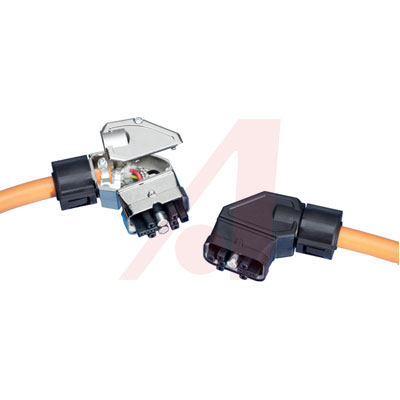

Motorman 混合连接器适合与工业分散式伺服电动机一起使用。Motorman 混合连接器具有可容纳电源、信号、通信和以太网电线（5e 类 ISO/IEC11801）的插件。此功能使连接器能够集成本地控制电动机的通信、信号和动力传输。Motorman 混合连接器中的两个以太网插座有助于本地电动机的联网，以提供实时自动化。这些 Motorman 连接器提供用于工业环境的坚固金属外壳或用于非关键应用的塑料外壳。这些 Motorman 混合连接器的外壳具有进入内部的侧面接入口，可进行诊断访问。还提供面板安装罩型号，其中包括辅助锁定，可使电缆压接 Motorman 连接器用于机柜应用中。组成这些连接器的组件需单独购买，以进行用户配置

### 特点和优势

• 2 个 5e 类连接器适用于快速传输数据

• 采用带多个接触点的 MCON 互连系统

• 提供坚固的金属外壳，适用于工业环境

• IP65等级，适用于恶劣环境

• 带自定义编码功能，可避免连接器位移

• 360°编织屏蔽，可防止 EMC 干扰。

• 易于打开的侧外壳提供诊断访问

• 安全方便的配置

• 有罩型号可用于机柜应用

### 产品应用信息

这些 Motorman 混合连接器的典型应用包括分散式伺服电动机和带印刷电路板的交流伺服电动机上的输入/输出连接。其他应用包括驱动器（放大器）、包装、装配、木材加工或食品加工机器和分布式变频器。
