2SD2083参数规格_中文资料_数据手册PDF

2SD2083概述

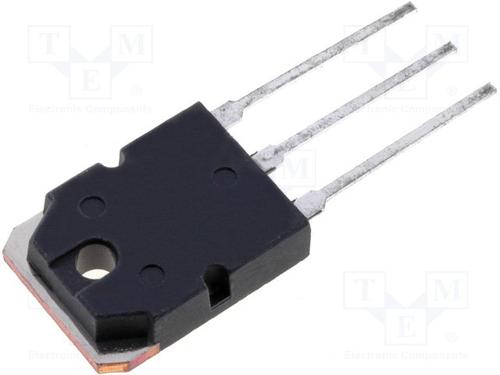

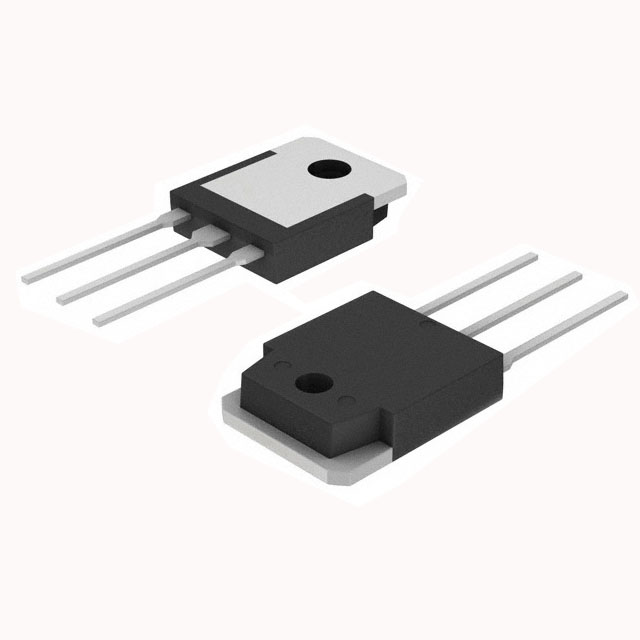

TO-3P NPN 120V 25A

- 双极 BJT - 单 NPN - 达林顿 20MHz 通孔 TO-3P

得捷:
TRANS NPN DARL 120V 25A TO3P

艾睿:
Trans Darlington NPN 120V 25A 120000mW 3-Pin3+Tab TO-3P

Chip1Stop:
Trans Darlington NPN 120V 25A 3-Pin3+Tab TO-3P

TME:
Transistor: NPN x2; bipolar; Darlington; 120V; 25A; 120W; TO3P

Verical:
Trans Darlington NPN 120V 25A 120000mW 3-Pin3+Tab TO-3P

DeviceMart:
TRANS NPN GEN PURP MT-100 TO-3P

2SD2083中文资料参数规格

技术参数

频率 20 MHz

极性 NPN

耗散功率 120 W

击穿电压集电极-发射极 120 V

集电极最大允许电流 25A

最小电流放大倍数hFE 2000 @12A, 4V

额定功率Max 120 W

工作温度Max 150 ℃

工作温度Min -55 ℃

增益带宽 20 MHz

耗散功率Max 120000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-3-3

外形尺寸

封装 TO-3-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买2SD2083

型号： 2SD2083

制造商： Sanken Electric 三垦电气

描述：TO-3P NPN 120V 25A
