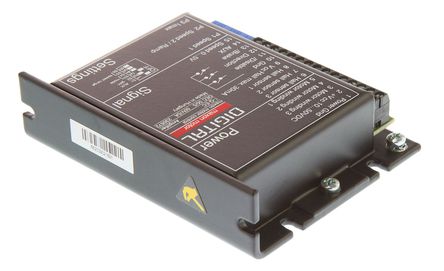

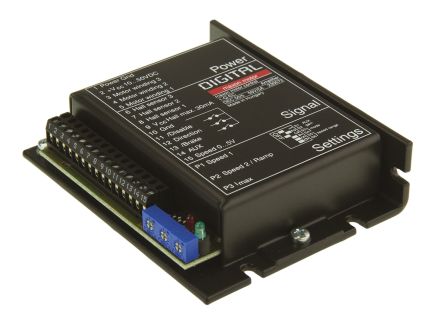

MAXON MOTOR  230572  直流电机控制放大器

AECS 35-3

模拟 EC 无传感器放大器是一个很有效的 1Q 放大器，用于三相无刷直流电动机换向，不带霍耳效应传感器（即 扁形无刷电动机 EC45）。 控制器适用于多达 120W 不带霍尔传感器的三相无刷电动机。 装置使用由电动机生成的反电动势，用于转子定位和换向。

控制器可以根据其自身内部电位计或电压输入来调节电动机速度。

功能包括：方向，禁用，电动机制动，设置值

控制器有 3 线电动机连接，以及 4 极柔性印刷连接器，用于 Maxon 扁形无刷无传感器电动机。

可以从 Maxon 电动机网站获得操作和安装说明。

### 注

根据转子位置和耦合负载的尺寸，在电动机运转之前，有较短的启动步骤，期间此控制器还可决定转子位置。 这可以由控制器短时间向前和向后轮换电动机来实现。

电动机电压不可减少到 0V，油液换流过程最低速度（约 500-2000rpm）取决于工作电压、负载、电动机类型，且为无极电动机。 带 16 极磁的电动机最大速度（扁形无刷电动机）为 11250 rpm。
