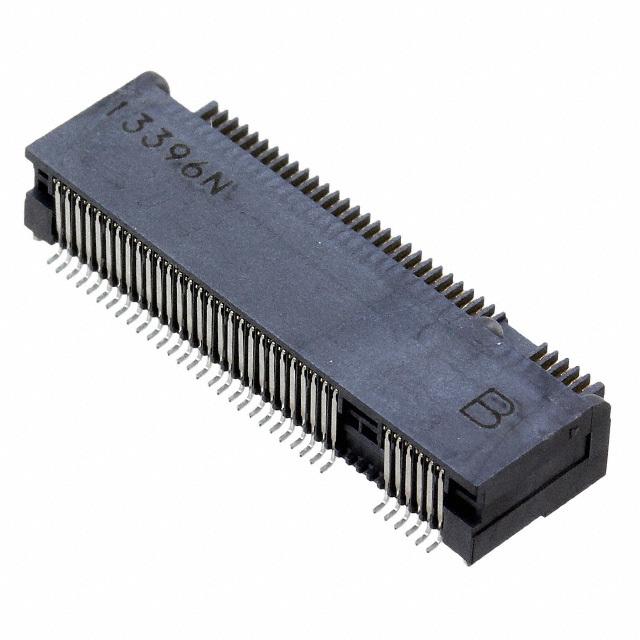

AMP FROM TE CONNECTIVITY 2199230-3 连接器, M.2 NGFF系列, 卡边缘, 67 触点, 插座, 0.5 mm, 表面安装
M.2 NGFF系列M.2支持多功能附加卡和模块, 包括WiFi, 蓝牙, 全球导航卫星系统, 近场通信, 混合数字无线电, 无线千兆联盟 WiGig, 无线广域网, 固态存储设备。该产品还适用于PCIe Gen 3, SATA 3, SATA I/O和USB 3.0。尺寸小巧, 适合空间有限的应用。M.2 NGFF产品系列从小型卡和半小型卡尺寸, 过渡到更小尺寸和体积的产品。
- .
- 可选择多种高度
- .
- 设计用于单面和双面模块
- .
- 模块卡可选择多种键控选项
- .
- 支持PCI Express 3.0, USB 3.0和SATA 3.0
- .
- 与PCIe迷你卡相比, 节省20％ PCB占用面积
- .
- 降低连接器高度15％
- .
- 确保与各种模块卡正确连接
- .
- 支持更高的数据速率
触点数 67
极性 Female
触点电镀 Gold, Gold Flash
绝缘电阻 500 MΩ
排数 2
方向 Right Angle
针脚数 67
拔插次数 60
额定电流Max 0.5A/触头
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压Max 50 VAC
接触电阻Max 75 mΩ
安装方式 Surface Mount
封装 SMD
长度 21.9 mm
宽度 7.75 mm
高度 4.2 mm
封装 SMD
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
工作温度 -40℃ ~ 80℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Communications & Networking, Wireless, 便携式器材, Power, 通信与网络, Consumer Electronics, Portable Devices, 计算机和计算机周边, Computers & Computer Peripherals, 无线, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
