292207-6

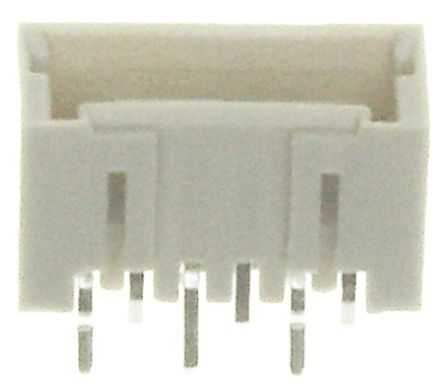

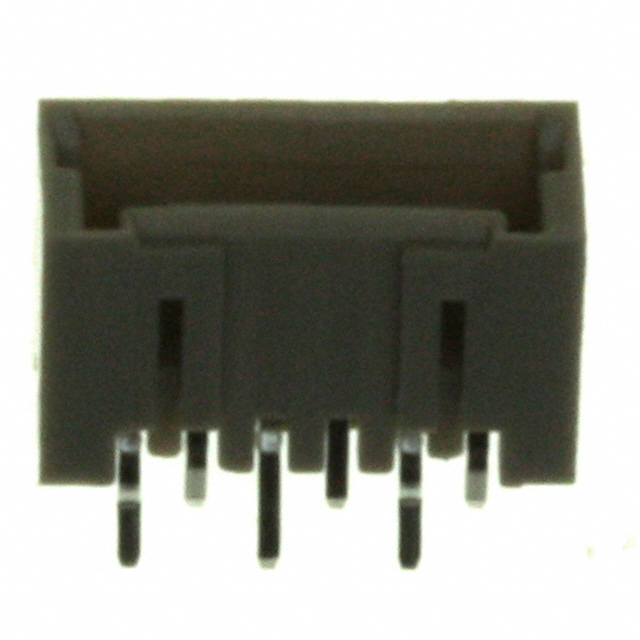

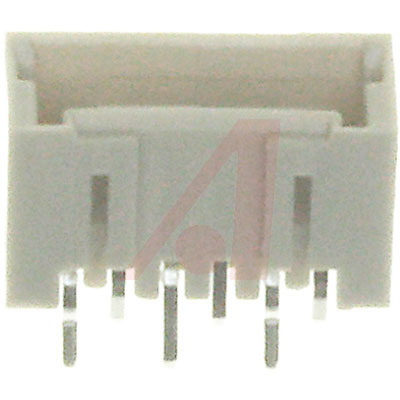

TE Connectivity 1.5mm 单排印刷电路板通孔安装管座 - Mini CT 系列Mini CT 系列 1.5mm 单排有罩印刷电路板通孔安装插头式管座，带方形支柱和镀锡触点。 这些 Mini CT 系列单排线到板 DIP 印刷电路板通孔管座具有交错式尾线方向，采用弯曲支脚以帮助印刷电路板固定，并接受电线尺寸范围 24 至 28 AWG。 这些插头式印刷电路板支柱管座的引脚触点为镀锡黄铜，且外壳由 UL94V-0 尼龙制成。 这些 Mini CT 系列印刷电路板管座有两种安装类型： Mini CT 插头式印刷电路板管座 - 部件号 **X-292206-X**：直角安装无凸轮 Mini CT 插头式印刷电路板管座 - 部件号 **X-292207-X**：垂直安装有凸轮 有关合适的配接连接器，请参见库存号 681-1988、683-1715 和 706-3269（典型）。### TE Connectivity CT Connector 系统Tyco Electronics 的 TE Connectivity CT 互连解决方案，用于微型线到板和线到线连接。 提供 1.5 mm 和 2.0 mm 节距两种型号，这是一个用于制作线束的共用端接连接器系统。 2 种端接方法：IDC，压接 散线互连 电路范围 2-30 AWG 22∼30 纽结，用于自锁在木板上 应用包括： 商业设备 工业机器 PC 打印机 传真 C-TV 音频 空调 有信号或电源线路的任何地方

AMP Mini CT 1.5 mm 印刷电路板管座

AMP Mini CT 微型印刷电路板管座采用紧凑型设计，节距为 1.5 mm。这些 AMP Mini CT 管座具有极化和配接固定功能，用于精确和牢固地连接到配接的电缆。这些 AMP Mini CT 管座的焊接支脚采用弯曲设计，可牢固地自固定到印刷电路板上。AMP Mini CT 管座的这些型号具有印刷电路板定位凸台，可在印刷电路板上精确对准管座。这些管座提供垂直或直角安装配置

### 特点和优势

• 紧凑型设计

• 极化和配接固定功能

• 弯曲焊接支脚，用于牢固自锁在印刷电路板上

• 提供印刷电路板定位凸台型号，用于在印刷电路板上精确对准

### 注

部件号 X-292207-X 具有安装凸台

### TE Connectivity AMP Mini CT 互连系统

AMP Mini CT 微型互连系统采用紧凑型设计，节距为 1.5 mm。AMP Mini CT 连接器系统适用于线到板和线对线应用，具有公认的线束处理能力。该连接器系统包括印刷电路板和面板安装管座和压接或 MT（大量端接）电缆安装外壳。MT 外壳带有 IDC 触点。
