2-1634688-0参数规格_中文资料_数据手册PDF

2-1634688-0概述

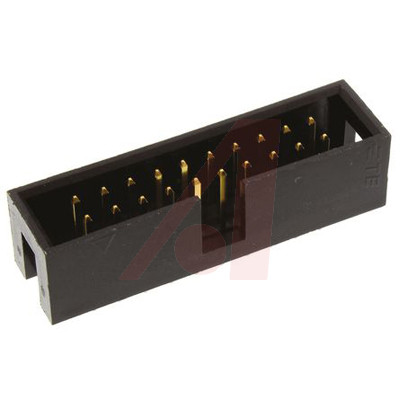

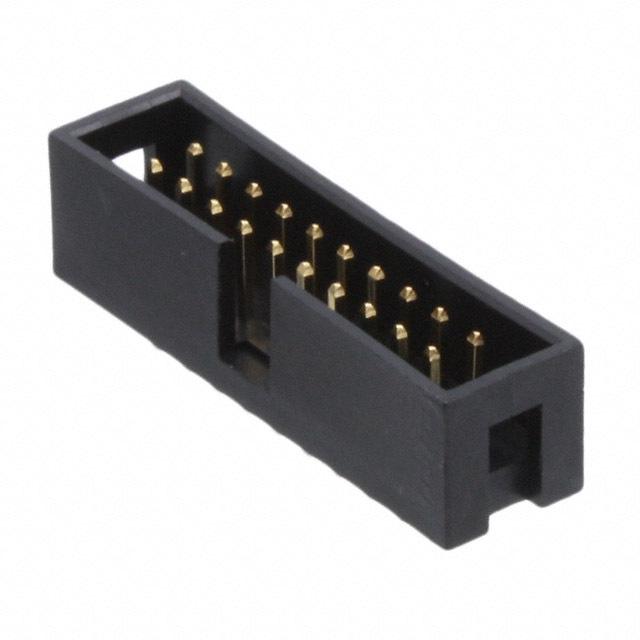

AMP FROM TE CONNECTIVITY 2-1634688-0 线至板连接器, 直型, AMP-LATCH系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

针座通孔 20 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 20POS 2.54MM

e络盟:
线至板连接器, 直型, 2.54 mm, 20 触点, 针座, 通孔安装, 2 排

Allied Electronics:
20 way 2row vertical through hole header

Electro Sonic:
Conn Shrouded Header HDR 20 POS 2.54mm Solder ST Thru-Hole

2-1634688-0中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Tin, Tin over Nickel, Gold

额定电流 3 A

绝缘电阻 5.00 GΩ

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 20

额定电流Max 1A/触头

封装参数

安装方式 Through Hole

引脚数 20

引脚间距 2.54 mm

外形尺寸

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

材质 Thermoplastic

工作温度 -40℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

包装方式 Tray

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

数据手册

2-1634688-0引脚图与封装图

在线购买2-1634688-0

型号： 2-1634688-0

制造商： TE Connectivity 泰科

描述：AMP FROM TE CONNECTIVITY 2-1634688-0 线至板连接器, 直型, AMP-LATCH系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

立即咨询

替代型号2-1634688-0

型号/品牌	代替类型	替代型号对比
2-1634688-0 TE Connectivity 泰科	当前型号	当前型号
5103308-5 泰科	功能相似	2-1634688-0和5103308-5的区别
103308-5 泰科	功能相似	2-1634688-0和103308-5的区别
30320-6002HB 3M	功能相似	2-1634688-0和30320-6002HB的区别
