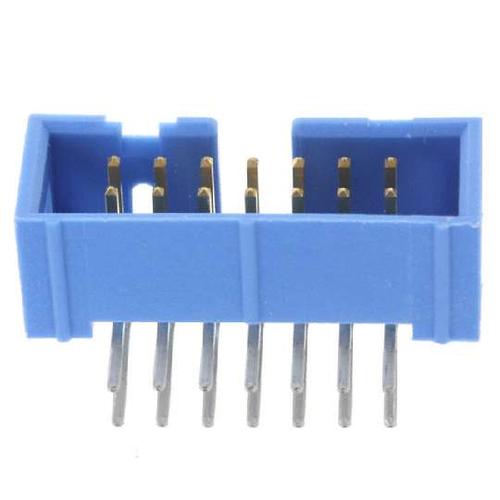

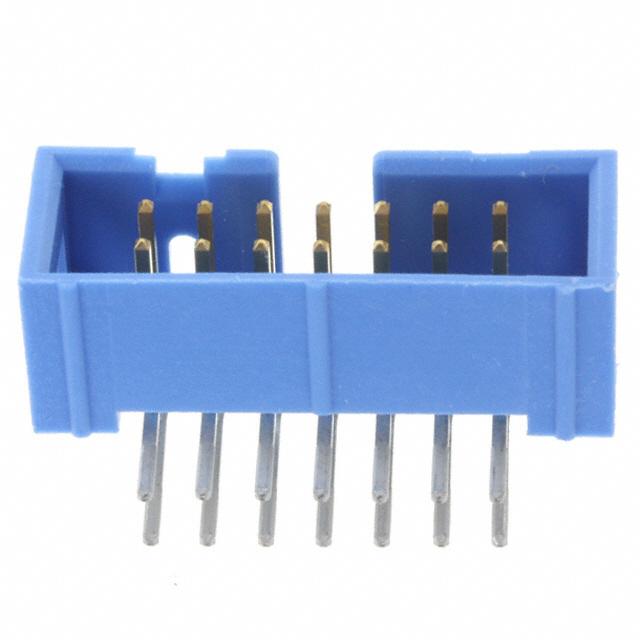

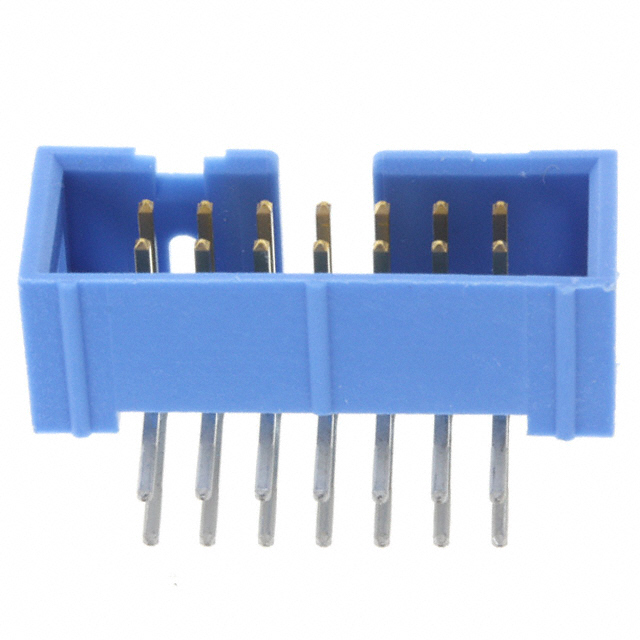

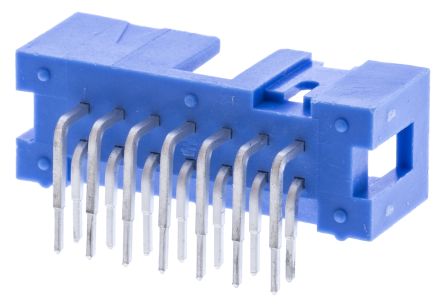

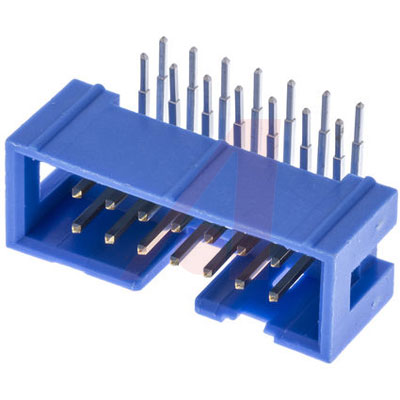

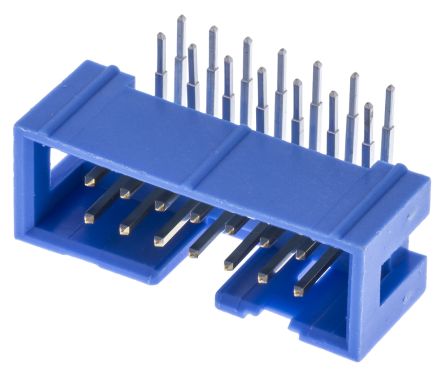

AMP FROM TE CONNECTIVITY 2-1761605-5 线至板连接器, 直角, AMP-LATCH系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排
AMP-Latch 带状电缆管座
AMP-Latch 带状电缆管座连接器，带 2.54mm 中心线。
部件号 X-1761681-X 和 X-1761679-X 是薄型，带中心和军事极化
部件号 X-176133-X 是薄型，带中心极化和双极化杆
部件号 X-827745-X 和 X-827746-X 是薄型，无极化
部件号 X-828581-X 和 X-88582-X 是标准型面，带中心和双极化
部件号 X-828584-X、X-828586-X、X-828588-X 和 X-828590-X 是标准型面，带闩锁和中心、双极化
部件号 X-1761606-X 是薄型，带闩锁和中心、军事极化
部件号 X-1761603-X、X-1761605-X 和 X-28172X-X 是薄型，带中心极化
### TE Connectivity AMP-Latch IDC 带状电缆连接器
AMP-LATCH 系列带状电缆连接器包括印刷电路板管座和 IDC 带状电缆插座。此连接器系统可在带状电缆和印刷电路板电路之间建立可靠的气密性连接，允许将一个印刷电路板子系统连接至另一个
触点数 14
极性 Male
触点电镀 Tin, Tin over Nickel, Gold
额定电流 1 A
绝缘电阻 5000 MΩ
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0

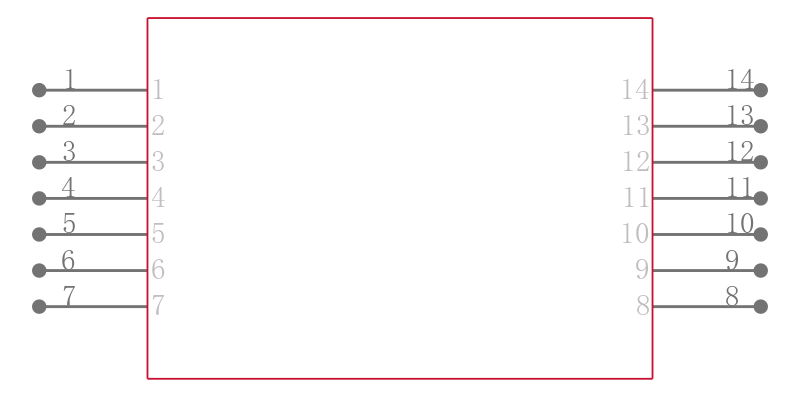

针脚数 14
拔插次数 200
额定电流Max 1A/触头
工作温度Max 75 ℃
工作温度Min 0 ℃
额定电压Max 250 VAC
额定电压 250 VAC
接触电阻Max 20 mΩ
安装方式 Through Hole
封装 -

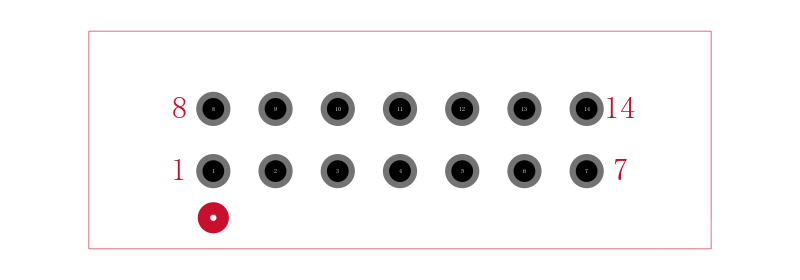

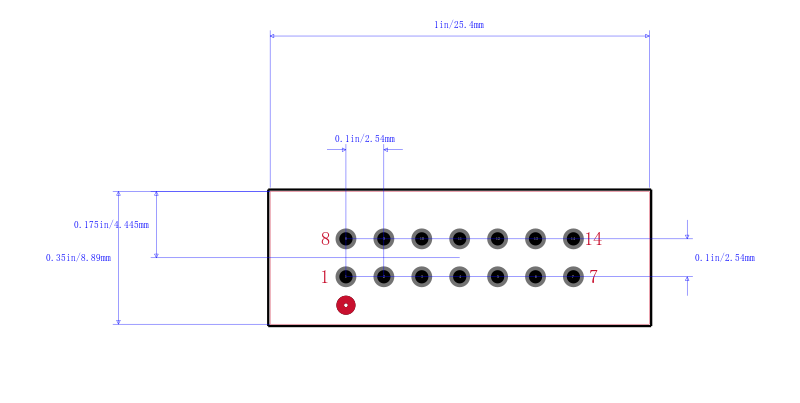

引脚间距 2.54 mm

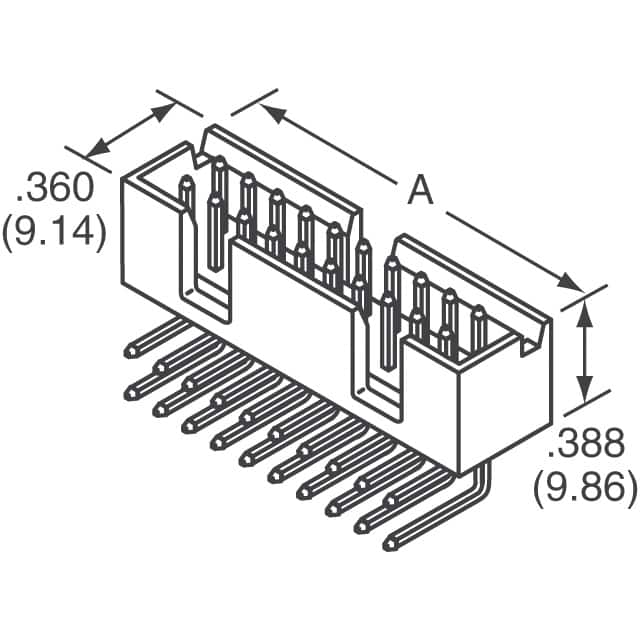

高度 9.22 mm
封装 -
引脚间距 2.54 mm
外壳颜色 Blue
颜色 Blue
触点材质 Phosphor Bronze
材质 Thermoplastic
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Tray
制造应用 Signal, -
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
