2-1761605-7概述

AMP FROM TE CONNECTIVITY 2-1761605-7 线至板连接器, 直角, AMP-LATCH系列, 20 触点, 针座, 2.54 mm, IDC / IDT, 2 排

AMP-Latch 带状电缆管座

AMP-Latch 带状电缆管座连接器，带 2.54mm 中心线。

部件号 X-1761681-X 和 X-1761679-X 是薄型，带中心和军事极化

部件号 X-176133-X 是薄型，带中心极化和双极化杆

部件号 X-827745-X 和 X-827746-X 是薄型，无极化

部件号 X-828581-X 和 X-88582-X 是标准型面，带中心和双极化

部件号 X-828584-X、X-828586-X、X-828588-X 和 X-828590-X 是标准型面，带闩锁和中心、双极化

部件号 X-1761606-X 是薄型，带闩锁和中心、军事极化

部件号 X-1761603-X、X-1761605-X 和 X-28172X-X 是薄型，带中心极化

2-1761605-7中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Tin, Tin over Nickel, Gold

额定电流 1A/触头

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 20

拔插次数 200

额定电流Max 1A/触头

工作温度Max 105 ℃

工作温度Min -65 ℃

额定电压Max 250 VAC

额定电压 250 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 9.22 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Blue

颜色 Blue

触点材质 Phosphor Bronze

材质 Thermoplastic

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Signal, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

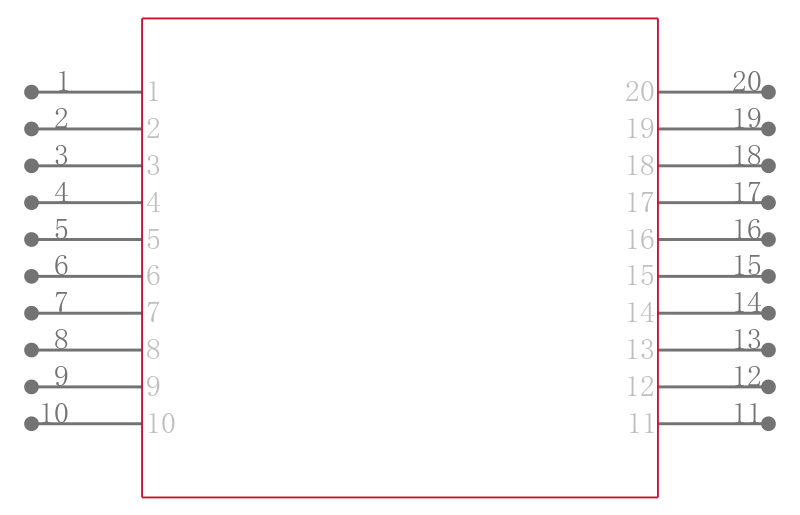

2-1761605-7引脚图与封装图
