22-28-4221参数规格_中文资料_数据手册PDF

22-28-4221概述

集管和线壳 2.54MM BREAKAWAY Vertical 22 CKT Tin

Connector Header position

得捷:
KK 100 HDR ASSY BKWY 22 CKT TIN

贸泽:
集管和线壳 2.54MM BREAKAWAY Vertical 22 CKT Tin

艾睿:
Conn Unshrouded Header HDR 22 POS 2.54mm Solder ST Thru-Hole KK® Bag

Chip1Stop:
Conn Unshrouded Header HDR 22 POS 2.54mm Solder ST Thru-Hole KKÃ‚Â® Bag

Verical:
Conn Unshrouded Header HDR 22 POS 2.54mm Solder ST Thru-Hole KK® Bag

MASTER:
Conn Unshrouded Header HDR 22 POS 2.54mm Solder ST Thru-Hole KK® Bag

22-28-4221中文资料参数规格

技术参数

触点数 22

极性 Male

触点电镀 Tin

排数 1

针脚数 22

拔插次数 25

额定电流Max 4A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 500 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 55.88 mm

宽度 2.49 mm

高度 10.42 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

外壳材质 Nylon

其他

产品生命周期 Unknown

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

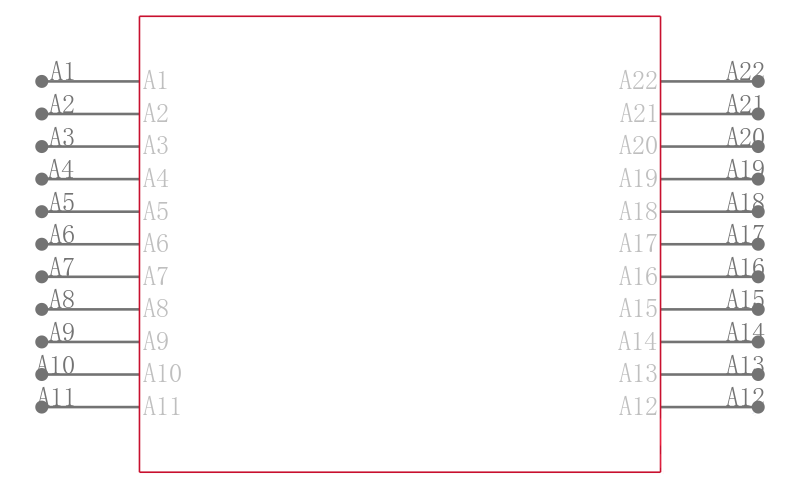

22-28-4221引脚图与封装图

在线购买22-28-4221

型号： 22-28-4221

制造商： Molex 莫仕

描述：集管和线壳 2.54MM BREAKAWAY Vertical 22 CKT Tin

立即咨询

替代型号22-28-4221

型号/品牌	代替类型	替代型号对比
22-28-4221 Molex 莫仕	当前型号	当前型号
22-28-4222 莫仕	完全替代	22-28-4221和22-28-4222的区别
TSW-122-23-T-S 申泰电子	类似代替	22-28-4221和TSW-122-23-T-S的区别
