2SK3504-01参数规格_中文资料_数据手册PDF

2SK3504-01概述

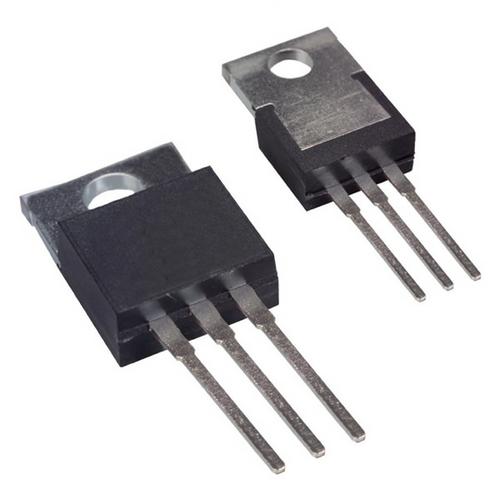

TO-220AB N-CH 500V 14A

**Features:**

* FAP-III = Logic Level, High Avalanche Ruggedness

* FAP-IIS = VGS ±35 V, VGSth 4.0 ±0.5 V

* FAP-IIA = Reduced Turn Off Time

* FAP-IIIBH = High Speed Non Logic

* FAP-IIIB = Logic Level, VGSth 1.5 ±0.5 V

* FAP-G = Ultra Fast Switching

* Trench Gate Series = Ultra Low On-Resistance`

Allied Electronics:
MOSFET, Power; N-Ch; VDSS 500V; RDSON 0.35Ohm; ID +/-16A; TO-220AB; PD 225W; VGS +/-3

2SK3504-01中文资料参数规格

技术参数

漏源极电阻 0.46 Ω

极性 N-CH

耗散功率 225 W

输入电容 1600pF @25V

漏源极电压Vds 500 V

漏源击穿电压 500 V

连续漏极电流Ids 14A

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220

外形尺寸

长度 10 mm

高度 15 mm

封装 TO-220

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

数据手册

在线购买2SK3504-01

型号： 2SK3504-01

制造商： FUJI 富士电机

描述：TO-220AB N-CH 500V 14A

替代型号2SK3504-01
