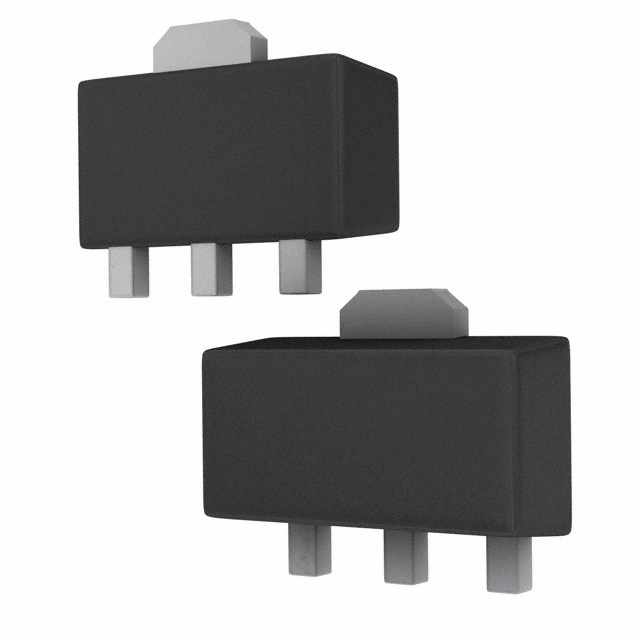

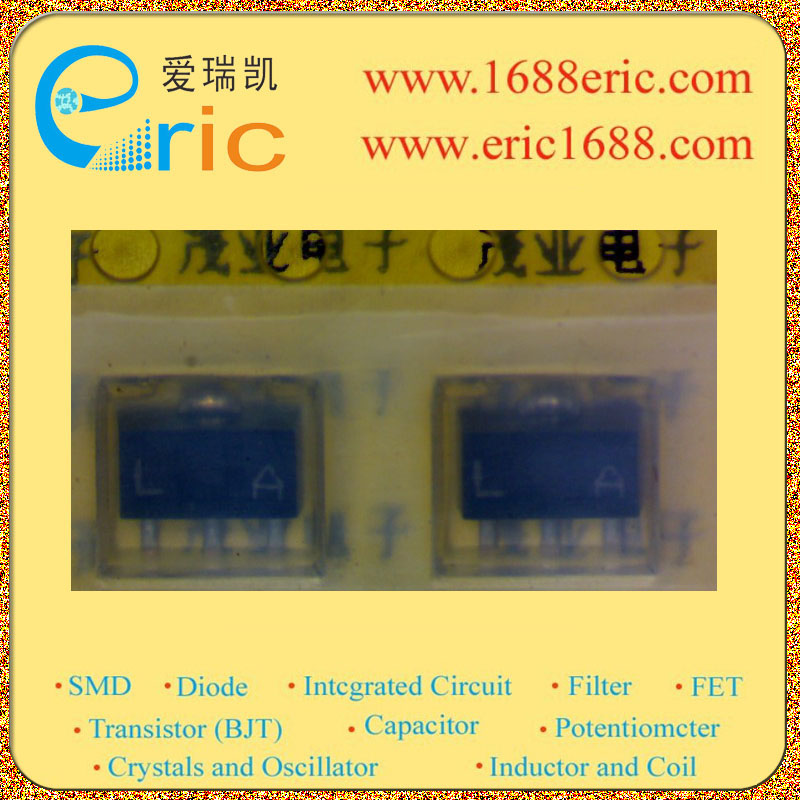

2SA1681 PNP三极管 -60V -2A 100MHz 120~400 -500mV/-0.5V SOT-89/SC-62 marking/标记 LA 功率放大器
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| −60V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −50V 集电极连续输出电流ICCollector CurrentIC| -2A 截止频率fTTranstion FrequencyfT| 100MHz 直流电流增益hFEDC Current GainhFE| 120~400 管压降VCE（sat）Collector-Emitter SaturationVoltage| −500mV/-0.5V 耗散功率PcPoWer Dissipation| 500mW/0.5W Description & Applications| Silicon PNP Epitaxial Type Power Amplifier Applications Power Switching Applications • Low saturation voltage: VCE sat = −0.5 V max IC = −1 A • High speed switching time: tstg = 300 ns typ. • Small flat package • PC = 1.0 to 2.0 W mounted on ceramic substrate • Complementary to 2SC4409 描述与应用| 硅PNP外延型 功率放大器应用 电源开关应用 •低饱和电压VCE（sat）=-0.5 V（最大值）（IC=-1 A） •高速开关时间：TSTG=300纳秒（典型值） •小型扁平封装 •PC=1.0〜2.0 W（安装在陶瓷基板上） •互补2SC4409
