AD976ACNZ概述

ANALOG DEVICES  AD976ACNZ  模数转换器, 16 bit, 200 kSPS, 单, 4.75 V, 5.25 V, DIP

模拟至数字转换器 16 位,200kSPS 至 999kSPS,Analog Devices

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 16BIT SAR 28DIP


欧时:
模拟至数字转换器 16 位,200kSPS 至 999kSPS,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
Analog to Digital Converters - ADC 16-Bit 200 kSPS Parallel I/O


e络盟:
ANALOG DEVICES  AD976ACNZ  模数转换器, 16 bit, 200 kSPS, 单, 4.75 V, 5.25 V, DIP


艾睿:
Single Channel Single ADC SAR 200ksps 16-bit Parallel 28-Pin PDIP W Tube


安富利:
ADC Single SAR 200ksps 16-bit Parallel 28-Pin PDIP W Tube


Chip1Stop:
Single Channel Single ADC SAR 200ksps 16-bit Parallel 28-Pin PDIP W Tube


罗切斯特:
ADC, Successive Approximation, 16-Bit, 1 Func, 1 Channel, Parallel, Word Access, BICMOS, PDIP28


DeviceMart:
IC ADC 16BIT 200KSPS 28DIP


AD976ACNZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电路数 1

通道数 1

针脚数 28

位数 16

耗散功率 100 mW

采样率 200 ksps

分辨率Bits 16.0

输入电容 22.0 pF

输入阻抗 13.0 kΩ

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 100 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 28

封装 DIP-28

外形尺寸

长度 36.2 mm

宽度 7.11 mm

高度 4.95 mm

封装 DIP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

AD976ACNZ引脚图与封装图

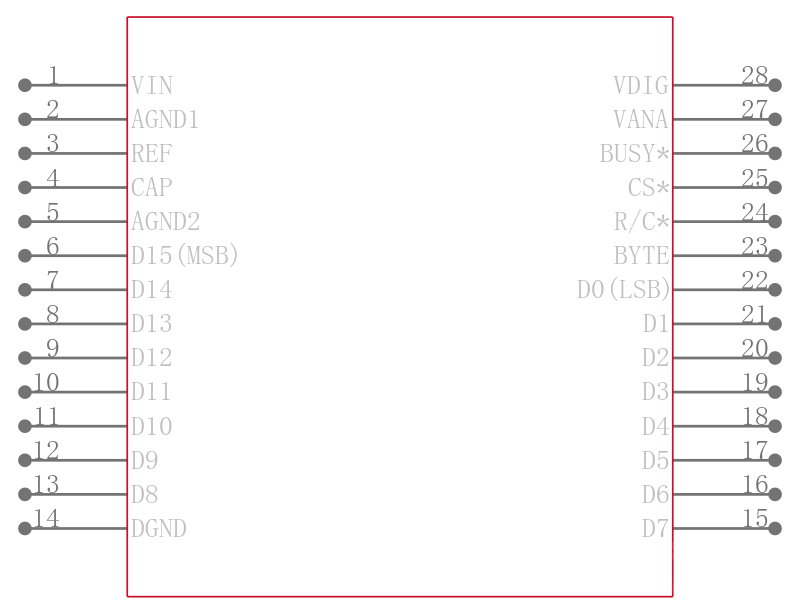

AD976ACNZ引脚图
AD976ACNZ封装图

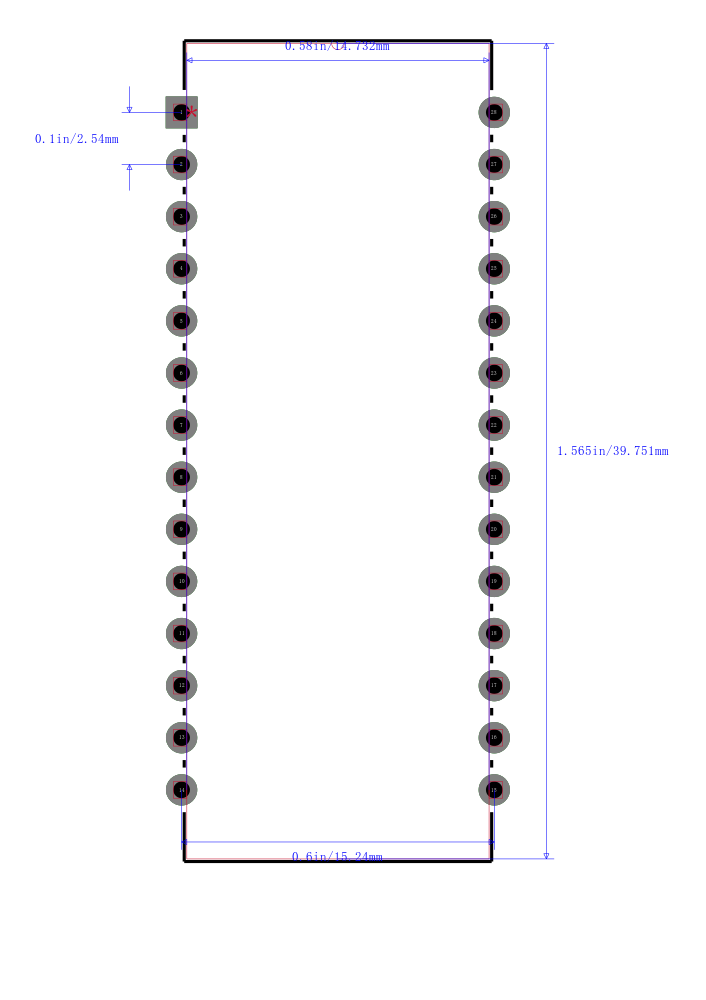

AD976ACNZ封装焊盘图
在线购买AD976ACNZ
型号: AD976ACNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD976ACNZ  模数转换器, 16 bit, 200 kSPS, 单, 4.75 V, 5.25 V, DIP
替代型号AD976ACNZ
型号/品牌 代替类型 替代型号对比

AD976ACNZ

ADI 亚德诺

当前型号

当前型号

ADS774JU

德州仪器

功能相似

AD976ACNZ和ADS774JU的区别

ADS774KU

德州仪器

功能相似

AD976ACNZ和ADS774KU的区别

ADS8505IDW

德州仪器

功能相似

AD976ACNZ和ADS8505IDW的区别
