AD7834AN参数规格_中文资料_数据手册PDF

AD7834AN概述

LC2MOS四通道14位DAC LC2MOS Quad 14-Bit DAC

14 位 4 28-PDIP

得捷:
IC DAC 14BIT V-OUT 28DIP

艾睿:
DAC 4-CH R-2R 14-bit 28-Pin PDIP W Tube

Chip1Stop:
DAC 4-CH R-2R 14-bit 28-Pin PDIP W Tube

Verical:
DAC 4-CH R-2R 14-bit 28-Pin PDIP W Tube

罗切斯特:
D/A Converter, 4 Func, Serial Input Loading, 10us Settling Time, PDIP28

AD7834AN中文资料参数规格

技术参数

输出接口数 4

通道数 4

位数 14

耗散功率 0.465 W

采样率 100 ksps

分辨率Bits 14.0

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 465 mW

数模转换数DAC 4

电源电压Max 15.75 V

电源电压Min 14.25 V

封装参数

安装方式 Through Hole

引脚数 28

封装 PDIP-28

外形尺寸

高度 4.95 mm

封装 PDIP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 No

数据手册

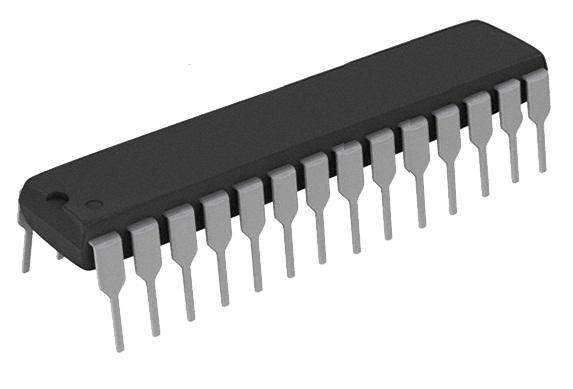

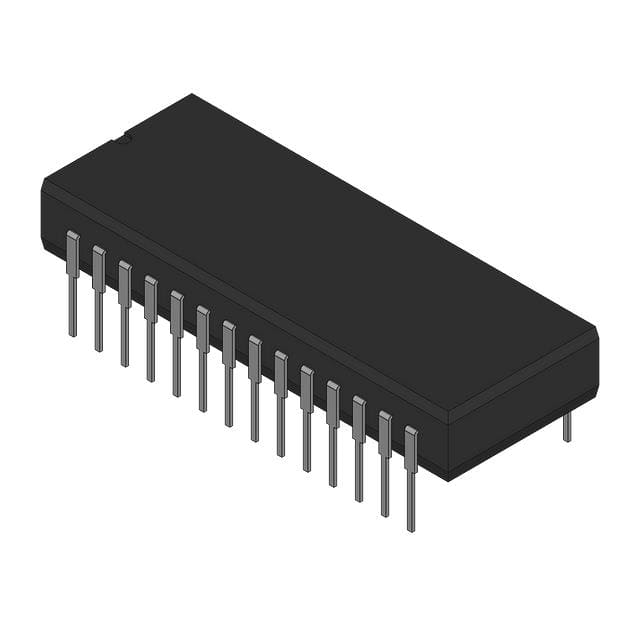

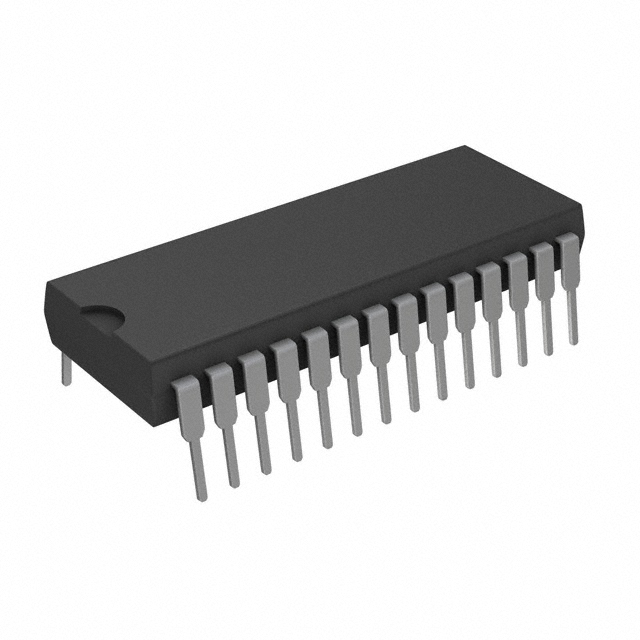

AD7834AN引脚图与封装图

在线购买AD7834AN

型号： AD7834AN

描述：LC2MOS四通道14位DAC LC2MOS Quad 14-Bit DAC

替代型号AD7834AN
