AGQ210S4H参数规格_中文资料_数据手册PDF

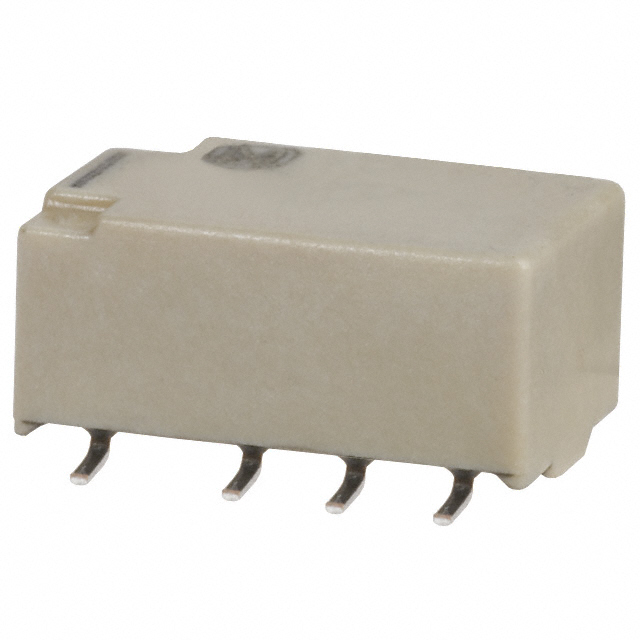

AGQ210S4H概述

高容量的2安培，扁平，紧凑的封装电话交换机 High capacity 2 Amp, Flat and Compact package Telephone switchboard

继电器与电磁阀

得捷:
RELAY TELECOM DPDT 2A 4.5VDC

立创商城:
4.5VDC 2A 锁存,单线圈

贸泽:
低信号继电器 - PCB 1A 4.5VDC DPDT LATCHING SMD

艾睿:
Signal Relay 4.5VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD

Allied Electronics:
AGQGQ Relay SMD S type 1-coil latch

Chip1Stop:
Electromechanical Relay DPDT 2A 4.5VDC 202.5Ohm Surface Mount

Verical:
Signal Relay 4.5VDC 2A DPDT 10.6mm 7.2mm 5.4mm Surface Mount

Newark:
# PANASONIC ELECTRIC WORKS AGQ210S4H Signal Relay, DPDT, 4.5 VDC, 2 A, AGQ Series, SMD, Latching Single Coil

MASTER:
Signal Relay 4.5VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD

Electro Sonic:
Signal Relay 4.5VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD

Win Source:
RELAY TELECOM DPDT 2A 4.5V

AGQ210S4H中文资料参数规格

技术参数

额定电压DC 110 V

额定电压AC 125 V

绝缘电阻 1000 MΩ

触点类型 DPDT

功耗 100 mW

触点额定电流 2 A

线圈电压 4.5 VDC

线圈电流 22.2 mA

线圈电阻 202.5 Ω

额定电流Max 2 A

线圈电压DC 4.5 V

线圈功率 100 mW

额定功率Max 30W, 37.5VA

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 -

外形尺寸

长度 10.6 mm

宽度 5.4 mm

高度 5.4 mm

封装 -

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

AGQ210S4H引脚图与封装图

在线购买AGQ210S4H

型号： AGQ210S4H

制造商： Panasonic 松下

描述：高容量的2安培，扁平，紧凑的封装电话交换机 High capacity 2 Amp, Flat and Compact package Telephone switchboard

立即咨询

替代型号AGQ210S4H

型号/品牌	代替类型	替代型号对比
AGQ210S4H Panasonic 松下	当前型号	当前型号
AGQ210S4HZ 松下	完全替代	AGQ210S4H和AGQ210S4HZ的区别
TX2-L-3V 松下	类似代替	AGQ210S4H和TX2-L-3V的区别
TX2-L-9V 松下	类似代替	AGQ210S4H和TX2-L-9V的区别
