ADRF6614ACPZ-R7概述

700MHz to 3000MHz, Dual Passive Receive Mixer with Integrated PLL and VCO

RF 混频器 IC GSM - 700MHz ~ 3GHz 48-LFCSP（7x7）

得捷:
IC MIXER 2.5-2.9GHZ DWN 40LFCSP

艾睿:
Up/Down Conv Mixer 3.7V 3GHz 48-Pin LFCSP EP T/R

Verical:
Up/Down Conv Mixer 3.7V 3GHz 48-Pin LFCSP EP T/R

ADRF6614ACPZ-R7中文资料参数规格

技术参数

频率 700MHz ~ 3GHz

供电电流 260 mA

增益 9 dB

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 2700 mW

电源电压 5 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 LFCSP EP-48

外形尺寸

封装 LFCSP EP-48

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Radar, Aerospace and Defense

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 5A991.g

数据手册

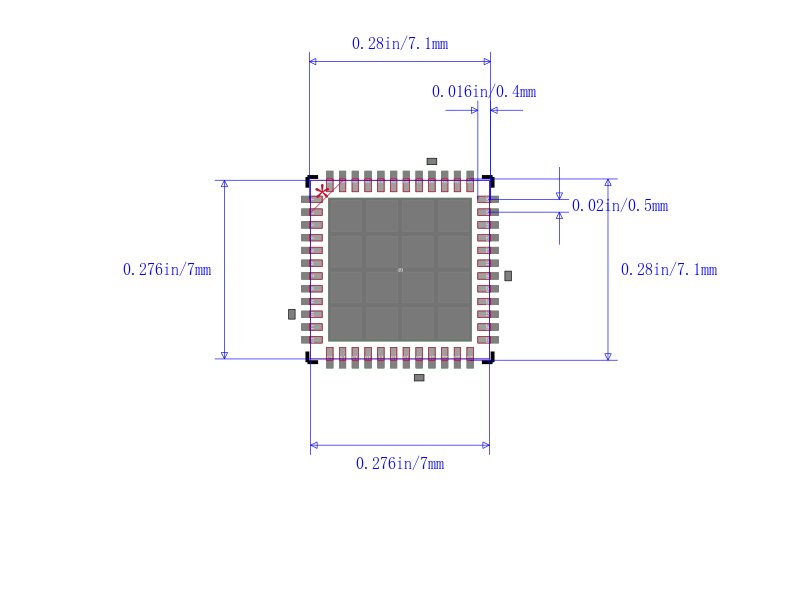

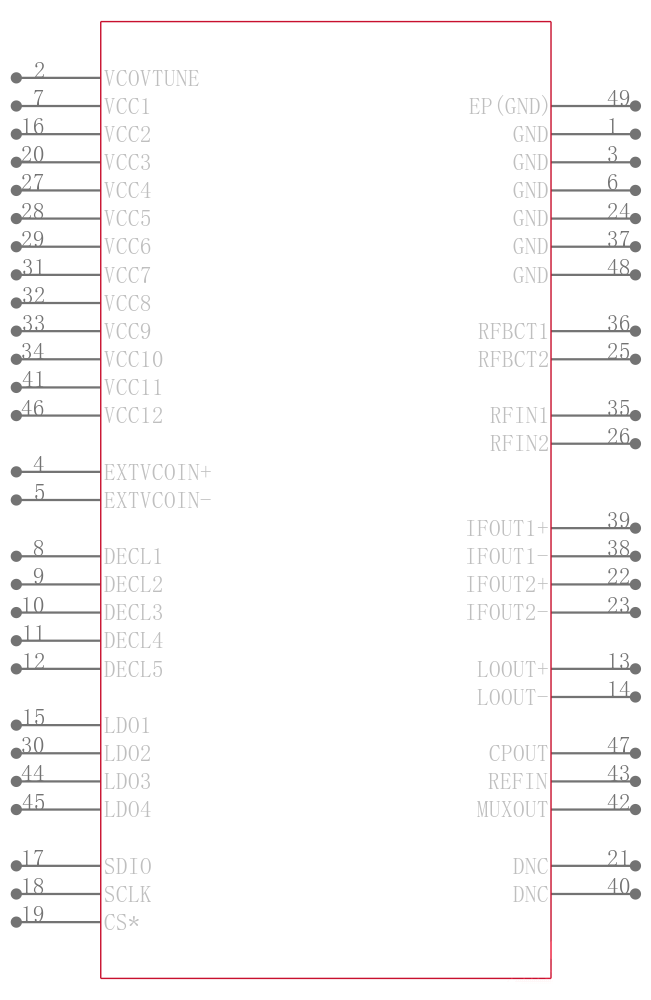

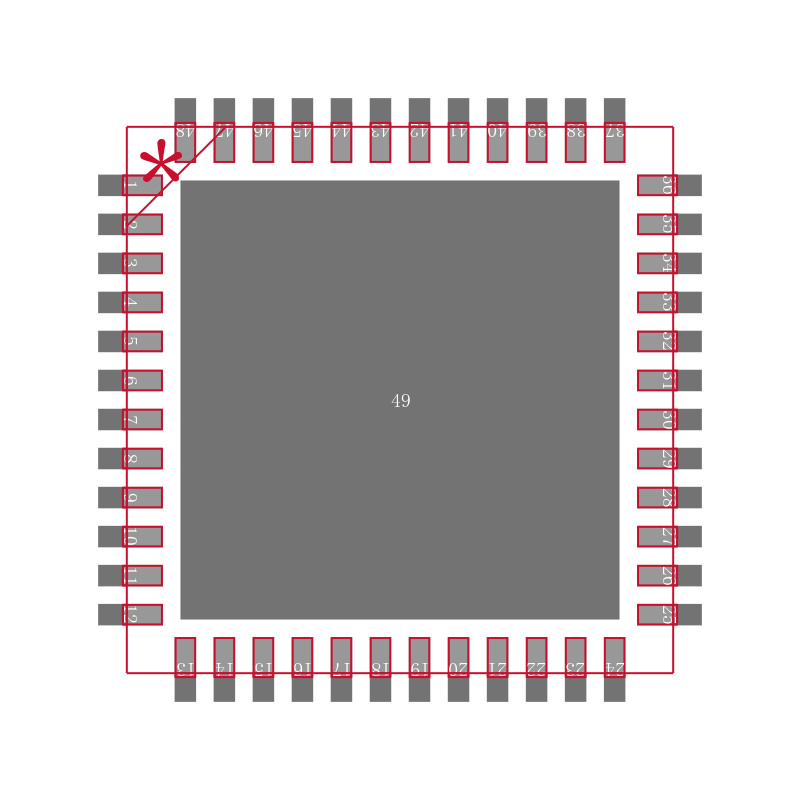

ADRF6614ACPZ-R7引脚图与封装图

在线购买ADRF6614ACPZ-R7

型号： ADRF6614ACPZ-R7

描述：700MHz to 3000MHz, Dual Passive Receive Mixer with Integrated PLL and VCO
