AP1117D18G-13参数规格_中文资料_数据手册PDF

AP1117D18G-13概述

DIODES INC. AP1117D18G-13 固定电压稳压器, LDO, 6.4V至18V, 1.3V压差, 1.8V输出, 1A输出, TO-252-3

IC REG LINEAR 1.8V 1A TO252-3

得捷:
IC REG LDO 1.8V 1A TO252-3

贸泽:
低压差稳压器 LDO BIPOLAR 1.0A 1.3V 12V 1.8V

艾睿:
LDO Regulator Pos 1.8V 1A 3-Pin2+Tab TO-252 T/R

Chip1Stop:
LDO Regulator Pos 1.8V 1A 3-Pin2+Tab TO-252 T/R

DeviceMart:
IC, 3-Terminal Low Dropout Positive Regulator, 1.8V, 1A, TO252-3L

Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 1.8V 1A TO-252-3

AP1117D18G-13中文资料参数规格

技术参数

输出电压 1.8 V

输出电流 1 A

静态电流 10 mA

跌落电压 1.3V @1A

输入电压Max 18 V

输入电压Min 6.4 V

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 6.4V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.58 mm

宽度 5.57 mm

高度 2.29 mm

封装 TO-252-3

物理参数

工作温度 -20℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

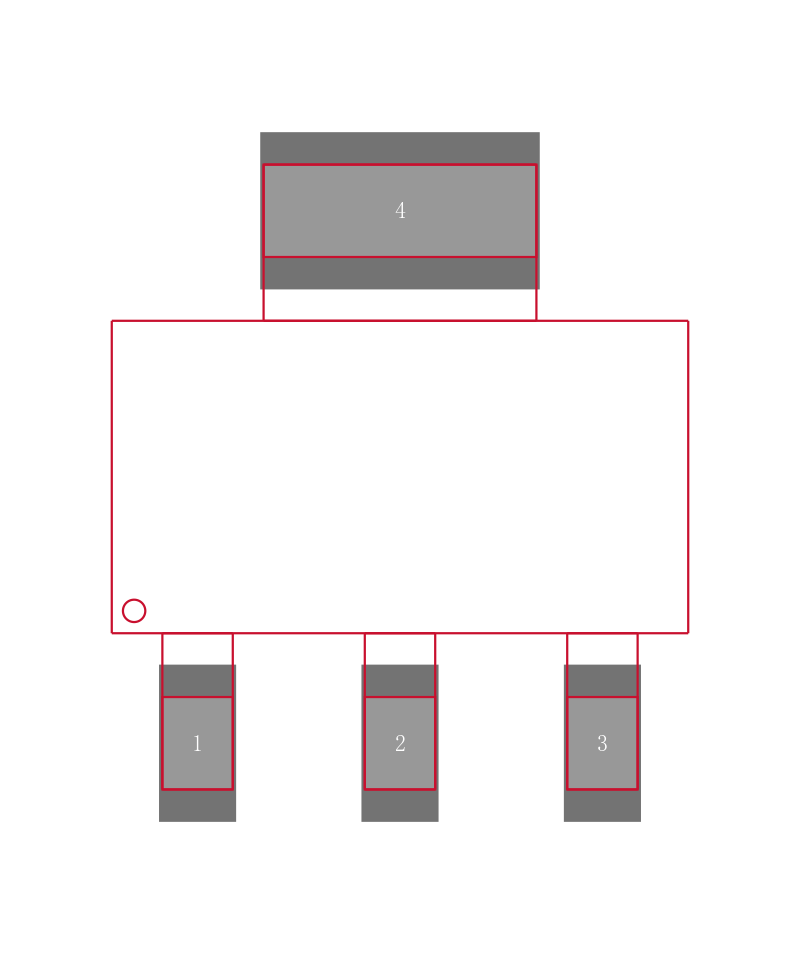

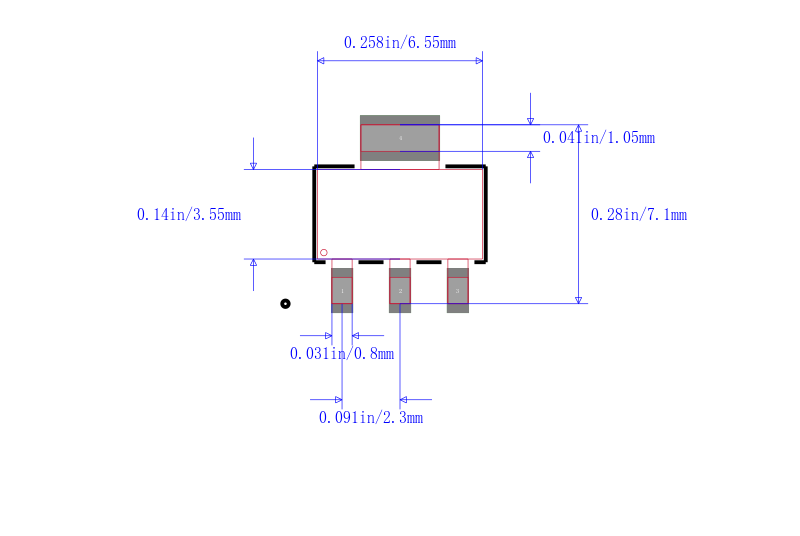

AP1117D18G-13引脚图与封装图

在线购买AP1117D18G-13

型号： AP1117D18G-13

描述：DIODES INC. AP1117D18G-13 固定电压稳压器, LDO, 6.4V至18V, 1.3V压差, 1.8V输出, 1A输出, TO-252-3

替代型号AP1117D18G-13
