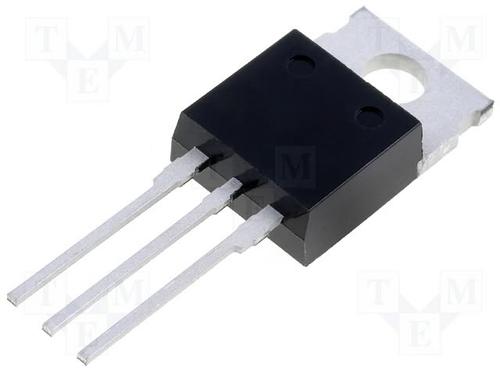

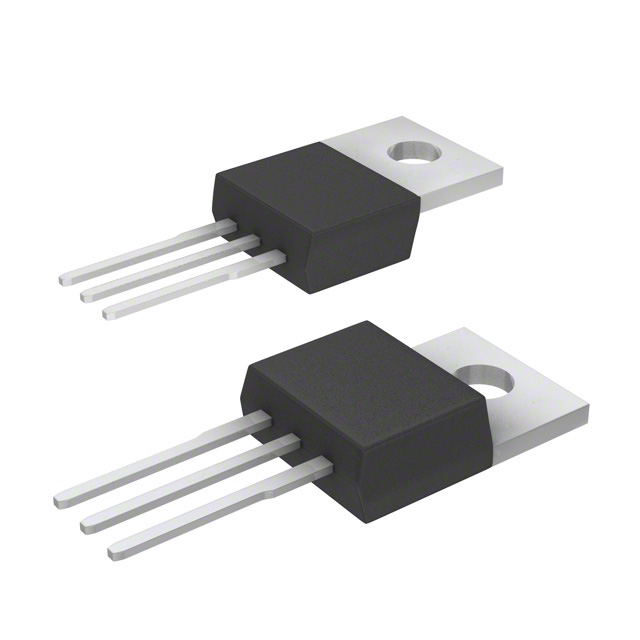

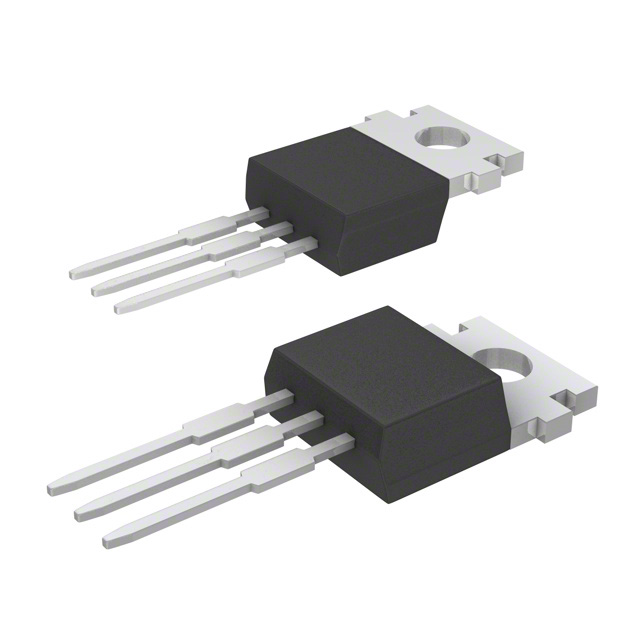

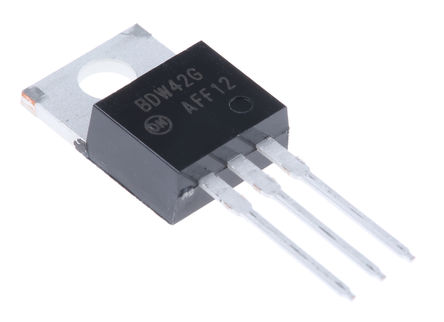

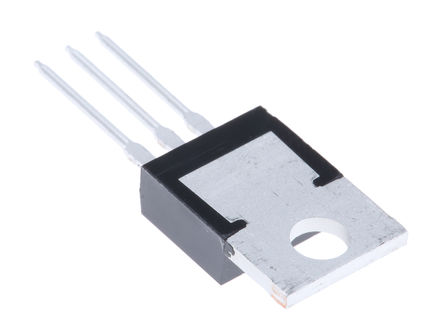

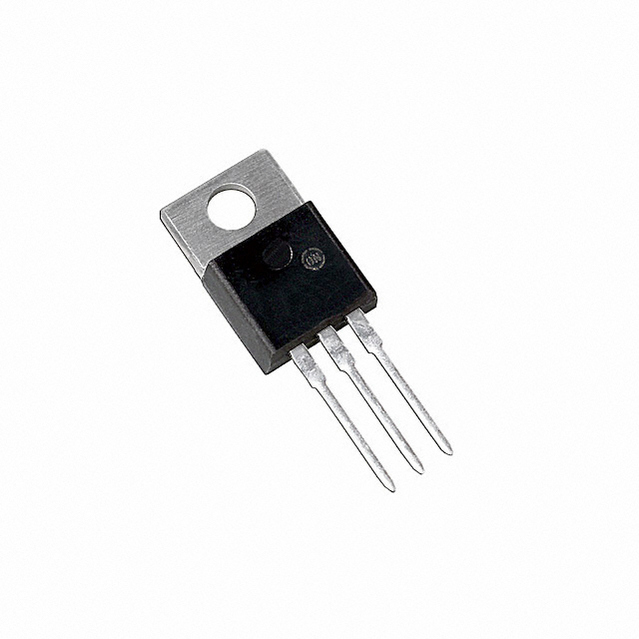

BDW42G概述

NPN 复合晶体管,On Semiconductor### 标准带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 通用晶体管 双 NPN 和 PNP 晶体管 功率晶体管 高电压晶体管 射频双极晶体管 低噪声,双匹配和复杂的双极晶体管

NPN 复合,On Semiconductor

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

BDW42G中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 15.0 A

针脚数 3

极性 NPN

耗散功率 85 W

击穿电压集电极-发射极 100 V

集电极最大允许电流 15A

最小电流放大倍数hFE 1000 @5A, 4V

额定功率Max 85 W

直流电流增益hFE 1000

工作温度Max 150 ℃

工作温度Min -55 ℃

增益带宽 4MHz Min

耗散功率Max 85000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.28 mm

宽度 4.82 mm

高度 9.28 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

BDW42G引脚图与封装图
BDW42G引脚图

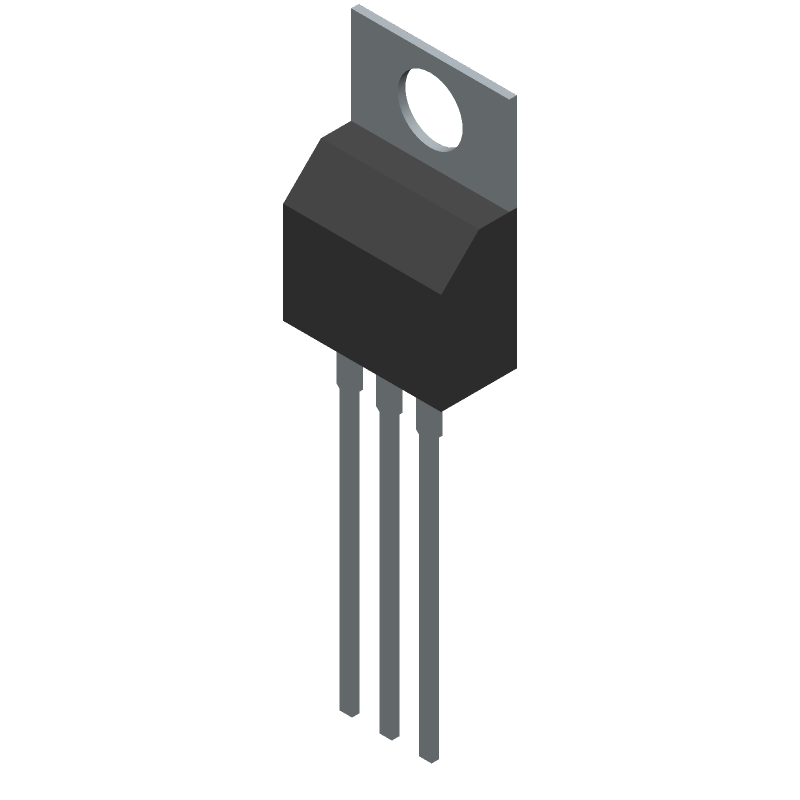

BDW42G封装图
BDW42G封装焊盘图
