BSC016N04LSGATMA1

BSC016N04LSGATMA1图片1

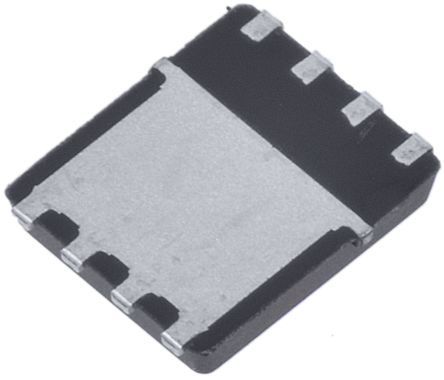

BSC016N04LSGATMA1图片2
BSC016N04LSGATMA1图片3
BSC016N04LSGATMA1图片4
BSC016N04LSGATMA1图片5
BSC016N04LSGATMA1图片6
BSC016N04LSGATMA1图片7

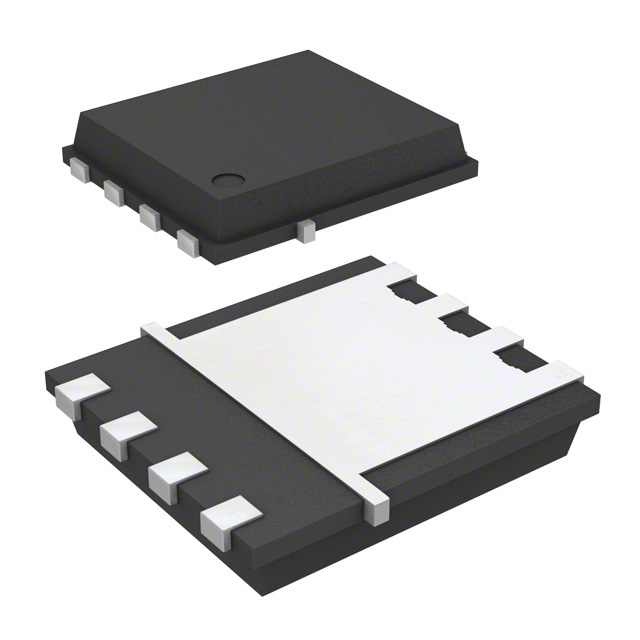

BSC016N04LSGATMA1图片8
BSC016N04LSGATMA1概述

INFINEON  BSC016N04LSGATMA1  晶体管, MOSFET, N沟道, 100 A, 40 V, 0.0013 ohm, 10 V, 2 V

I OptiMOS™3 功率 MOSFET,高达 40V

OptiMOS™产品提供高效能封装,以解决最具挑战性的应用,在有限空间内提供完全的灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。

快速切换 MOSFET,用于 SMPS

优化技术,用于直流/直流转换器

符合目标应用的 JEDEC1 规格

N 通道,逻辑电平

极佳的栅极电荷 x R DSon 产品 FOM

极低导通电阻 R DSon

无铅电镀


得捷:
MOSFET N-CH 40V 31A/100A TDSON


欧时:
Infineon OptiMOS 3 系列 Si N沟道 MOSFET BSC016N04LSGATMA1, 100 A, Vds=40 V, 8引脚 TDSON封装


艾睿:
Trans MOSFET N-CH 40V 31A 8-Pin TDSON EP T/R


Verical:
Trans MOSFET N-CH 40V 31A 8-Pin TDSON EP T/R


Newark:
# INFINEON  BSC016N04LSGATMA1  MOSFET Transistor, N Channel, 100 A, 40 V, 0.0013 ohm, 10 V, 2 V


Win Source:
MOSFET N-CH 40V 31A/100A TDSON / N-Channel 40 V 31A Ta, 100A Tc 2.5W Ta, 139W Tc Surface Mount PG-TDSON-8-1


BSC016N04LSGATMA1中文资料参数规格
技术参数

针脚数 8

漏源极电阻 0.0013 Ω

极性 N-Channel

耗散功率 139 W

阈值电压 2 V

漏源极电压Vds 40 V

连续漏极电流Ids 31A

上升时间 7.6 ns

输入电容Ciss 8900pF @20VVds

下降时间 9.4 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 139 W

封装参数

安装方式 Surface Mount

引脚数 8

封装 PG-TDSON

外形尺寸

长度 5.35 mm

宽度 6.1 mm

高度 1.1 mm

封装 PG-TDSON

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, Isolated DC-DC converters, Industrial, Synchronous rectification, 电源管理, Or-ing switches, Computers & Computer Peripherals, Power Management, Motor Drive & Control, 电机驱动与控制, 计算机和计算机周边

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

BSC016N04LSGATMA1引脚图与封装图
BSC016N04LSGATMA1引脚图
BSC016N04LSGATMA1封装图
BSC016N04LSGATMA1封装焊盘图
在线购买BSC016N04LSGATMA1
型号: BSC016N04LSGATMA1
描述:INFINEON  BSC016N04LSGATMA1  晶体管, MOSFET, N沟道, 100 A, 40 V, 0.0013 ohm, 10 V, 2 V
替代型号BSC016N04LSGATMA1
型号/品牌 代替类型 替代型号对比

BSC016N04LSGATMA1

Infineon 英飞凌

当前型号

当前型号

BSC014N04LSIATMA1

英飞凌

功能相似

BSC016N04LSGATMA1和BSC014N04LSIATMA1的区别
