BAT54S-7参数规格_中文资料_数据手册PDF

BAT54S-7概述

Diode Schottky 30V 0.2A Automotive 3Pin SOT-23 T/R

• Low turn-on voltage • Fast switching • PN junction transient and ESD protection guard ring • Schottky barrier diode in series.

得捷:
DIODE ARRAY SCHOTTKY 30V SOT23-3

艾睿:
Rectifier Diode Schottky 30V 0.2A 5ns 3-Pin SOT-23 T/R

Chip1Stop:
Diode Schottky 30V 0.2A 3-Pin SOT-23 T/R

BAT54S-7中文资料参数规格

技术参数

额定电压DC 30.0 V

额定电流 200 mA

电容 10.0 pF

额定功率 200 mW

反向恢复时间 5 ns

正向电压Max 800mV @100mA

正向电流Max 0.2 A

工作温度Max 125 ℃

工作温度Min -65 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

封装 SOT-23-3

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

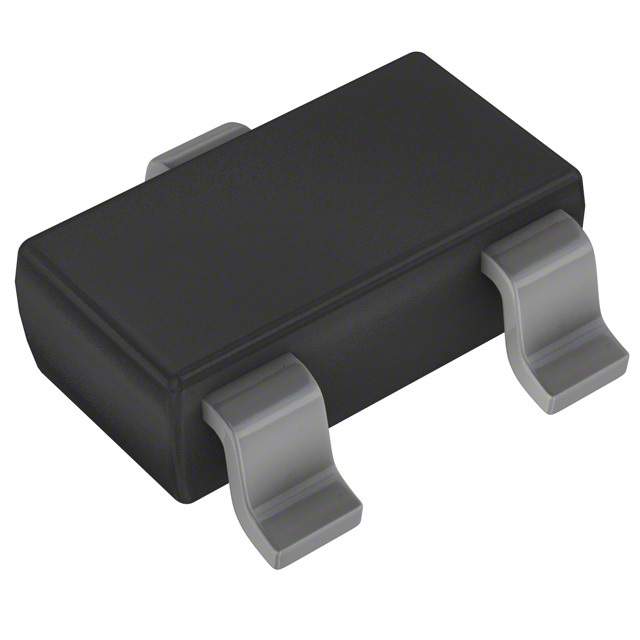

BAT54S-7引脚图与封装图

在线购买BAT54S-7

型号： BAT54S-7

描述：Diode Schottky 30V 0.2A Automotive 3Pin SOT-23 T/R

替代型号BAT54S-7

型号/品牌	代替类型	替代型号对比
BAT54S-7 Diodes 美台	当前型号	当前型号
BAT54S-7-F 美台	类似代替	BAT54S-7和BAT54S-7-F的区别
BAT54STA 美台	类似代替	BAT54S-7和BAT54STA的区别
BAT54S-HE3-18 Vishay Intertechnology	功能相似	BAT54S-7和BAT54S-HE3-18的区别
