B270-13-F 编带
反向电压VrReverse Voltage| 70V
\---|---
平均整流电流IoAVerage Rectified Current| 2A
最大正向压降VFForward VoltageVf | 700mV/0.7V
最大耗散功率PdPower dissipation|
Description & Applications| SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERS • Guard Ring Die Construction for Transient Protection • Ideally Suited for Automated Assembly. • Low Power Loss, High Efficiency. • Surge Overload Rating to 30A Peak. • For Use in Low Voltage, High Frequency Inverters, Free Wheeling, and Polarity Protection Application. . 2.0A SURFACE MOUNT SCHOTTKY BARRIER RECTIFIER.
描述与应用| 表面贴装 肖特基整流器 •保护环电路,瞬态保护. •非常适合于自动化装配。 •低功耗,高效率。 •浪涌过载额定值到30A峰值。 •使用低电压,高频率逆变器,续流和极性保护应用。 • 2.0A表面贴装肖特基整流器。
额定电压DC 70.0 V
额定电流 2.00 A
电容 75.0 pF
输出电流 ≤2.00 A
正向电压 0.79 V
极性 Standard
热阻 15℃/W RθJL
反向恢复时间 3 ns
正向电流 2 A
最大正向浪涌电流(Ifsm) 50 A
正向电压Max 790mV @2A
正向电流Max 2000 mA
工作温度Max 150 ℃
工作温度Min -65 ℃
安装方式 Surface Mount
引脚数 2

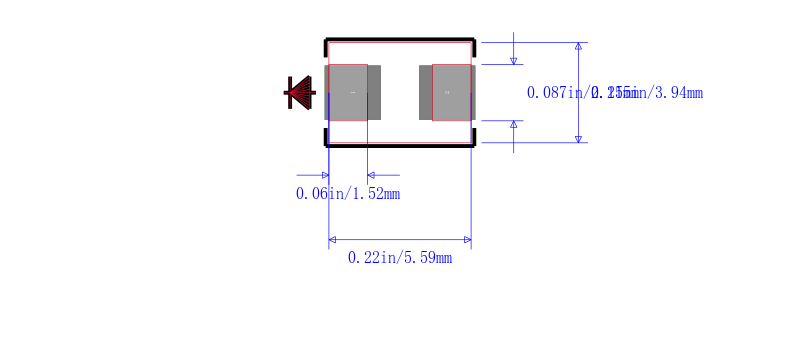

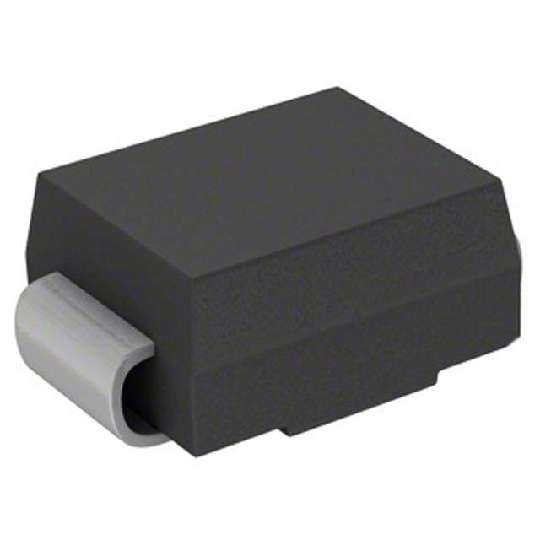

封装 SMB
长度 4.57 mm
宽度 3.94 mm
高度 2.62 mm
封装 SMB
工作温度 -65℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
B270-13-F Diodes 美台 | 当前型号 | 当前型号 |
B280-13-F 美台 | 类似代替 | B270-13-F和B280-13-F的区别 |
B270-13 美台 | 类似代替 | B270-13-F和B270-13的区别 |
B280-13 美台 | 功能相似 | B270-13-F和B280-13的区别 |
