BZX84C10TS-7-F

BZX84C10TS-7-F图片1
BZX84C10TS-7-F图片2
BZX84C10TS-7-F图片3
BZX84C10TS-7-F图片4
BZX84C10TS-7-F图片5
BZX84C10TS-7-F图片6
BZX84C10TS-7-F图片7
BZX84C10TS-7-F图片8
BZX84C10TS-7-F图片9
BZX84C10TS-7-F图片10
BZX84C10TS-7-F图片11
BZX84C10TS-7-F概述

Diode Zener Triple Parallel 10V 6% 200mW 6Pin SOT-363 T/R

Features

· Zener Voltages from 2.4 - 39V

· Three Isolated Diode Elements in a Single Ultra-Small Surface Mount Package

· Lead Free/RoHS Compliant Note 5


得捷:
DIODE ZENER ARRAY 10V SOT363


艾睿:
If your circuit requires a diode to operate in the reverse breakdown region, then this BZX84C10TS-7-F zener diode from Diodes Zetex is exactly what you need. Its test current is 5 mA. Its maximum power dissipation is 200 mW. Its maximum leakage current is 0.2 μA. In order to guarantee safe delivery and allow for quick mounting of this component after delivery, it will be enclosed in tape and reel packaging during shipment. This zener diode has an operating temperature range of -65 °C to 150 °C. This zener device has a nominal voltage of 10 V and a voltage tolerance of 6%. It is made in a triple parallel configuration.


安富利:
Diode Zener Triple Parallel 10V 6% 200mW 6-Pin SOT-363 T/R


Chip1Stop:
Diode Zener Triple Parallel 10V 6% 200mW 6-Pin SOT-363 T/R


Verical:
Diode Zener Triple Parallel 10V 6% 200mW Automotive 6-Pin SOT-363 T/R


BZX84C10TS-7-F中文资料参数规格
技术参数

容差 ±6 %

额定功率 200 mW

正向电压 900mV @10mA

耗散功率 0.2 W

测试电流 5 mA

稳压值 10 V

正向电压Max 900mV @10mA

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-363

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-363

物理参数

工作温度 -65℃ ~ 150℃

温度系数 6.25 mV/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

BZX84C10TS-7-F引脚图与封装图

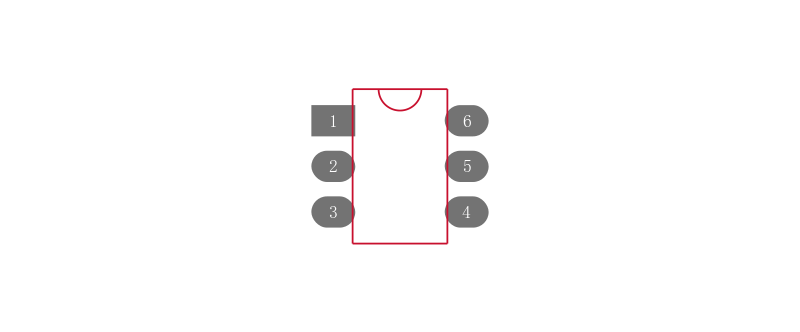

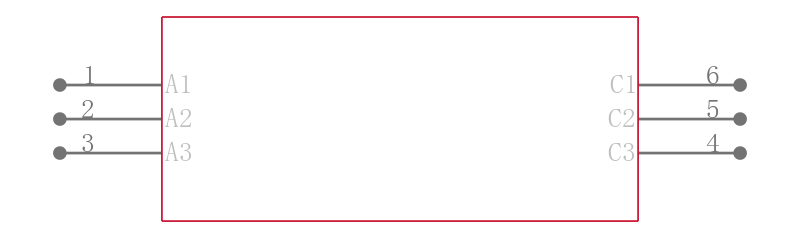

BZX84C10TS-7-F引脚图

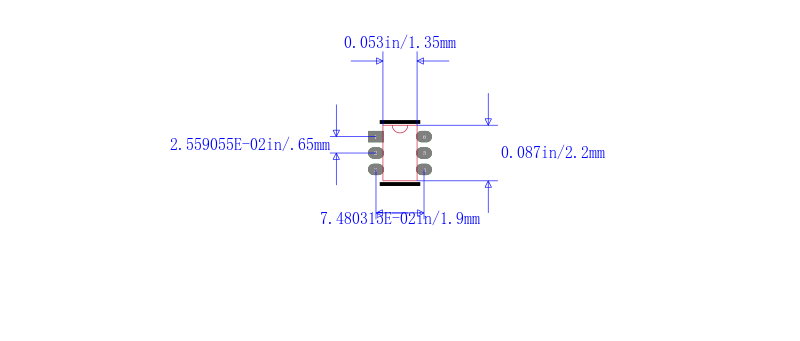

BZX84C10TS-7-F封装图
BZX84C10TS-7-F封装焊盘图
在线购买BZX84C10TS-7-F
型号: BZX84C10TS-7-F
制造商: Diodes 美台
描述:Diode Zener Triple Parallel 10V 6% 200mW 6Pin SOT-363 T/R
替代型号BZX84C10TS-7-F
型号/品牌 代替类型 替代型号对比

BZX84C10TS-7-F

Diodes 美台

当前型号

当前型号

BZX84C10TS-7

美台

类似代替

BZX84C10TS-7-F和BZX84C10TS-7的区别
