CD74HC30PWRG4参数规格_中文资料_数据手册PDF

CD74HC30PWRG4概述

CMOS逻辑 8 输入与非门

NAND Gate IC 1 Channel 14-TSSOP

得捷:
IC GATE NAND 1CH 8-INP 14TSSOP

艾睿:
NAND Gate 1-Element 8-IN CMOS 14-Pin TSSOP T/R

Chip1Stop:
NAND Gate 1-Element 8-IN CMOS 14-Pin TSSOP T/R

Verical:
NAND Gate 1-Element 8-IN CMOS 14-Pin TSSOP T/R

力源芯城:
高速CMOS逻辑 8 输入与非门

CD74HC30PWRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 1

位数 1

传送延迟时间 195 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

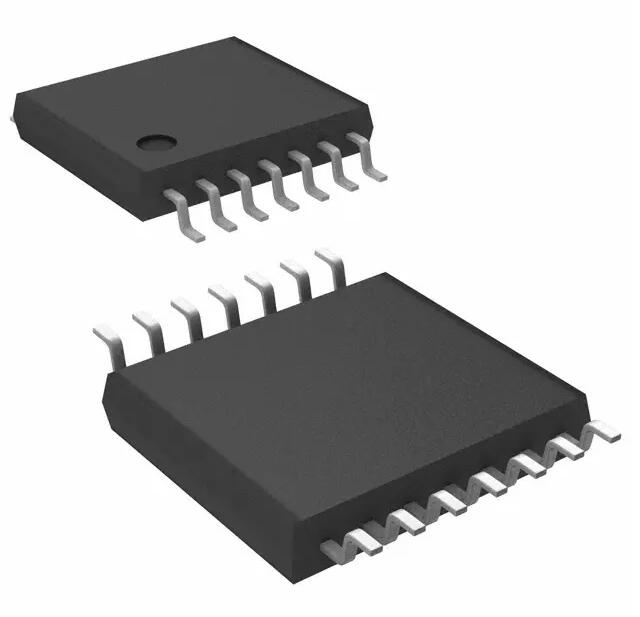

CD74HC30PWRG4引脚图与封装图

在线购买CD74HC30PWRG4

型号： CD74HC30PWRG4

制造商： TI 德州仪器

描述：CMOS逻辑 8 输入与非门

立即咨询

替代型号CD74HC30PWRG4

型号/品牌	代替类型	替代型号对比
CD74HC30PWRG4 TI 德州仪器	当前型号	当前型号
CD74HC30PWT 德州仪器	完全替代	CD74HC30PWRG4和CD74HC30PWT的区别
CD74HC30PWG4 德州仪器	完全替代	CD74HC30PWRG4和CD74HC30PWG4的区别
CD74HC30PWE4 德州仪器	完全替代	CD74HC30PWRG4和CD74HC30PWE4的区别
