CD4075BM96G4参数规格_中文资料_数据手册PDF

CD4075BM96G4概述

CMOS 三路 3 输入或门 14-SOIC -55 to 125

OR Gate IC 3 Channel 14-SOIC

得捷:
IC GATE OR 3CH 3-INP 14SOIC

艾睿:
OR Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R

Verical:
OR Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R

德州仪器TI:
3-ch, 3-input, 3-V to 18-V OR gates

CD4075BM96G4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 3

位数 3

传送延迟时间 250 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

宽度 3.91 mm

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

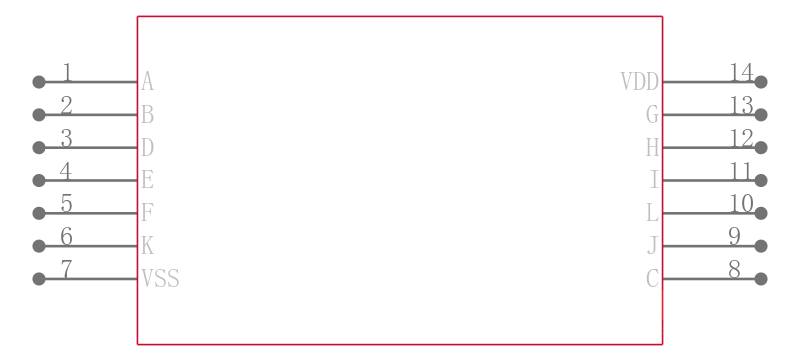

CD4075BM96G4引脚图与封装图

在线购买CD4075BM96G4

型号： CD4075BM96G4

描述：CMOS 三路 3 输入或门 14-SOIC -55 to 125

替代型号CD4075BM96G4
