CD4002BPWRG4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出接口数 1
输出电流 6.80 mA
电路数 2
位数 2
传送延迟时间 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

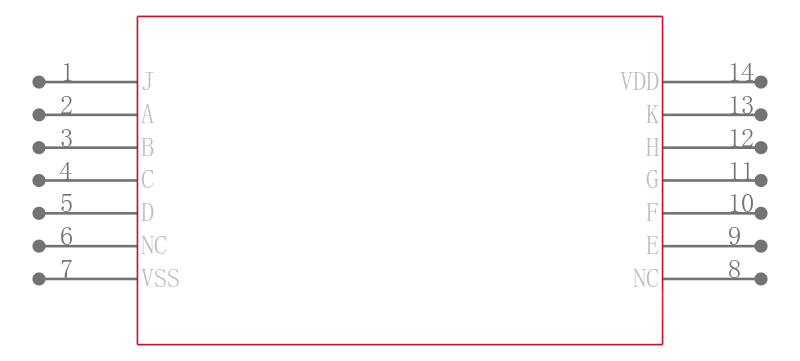

CD4002BPWRG4引脚图与封装图
在线购买CD4002BPWRG4
替代型号CD4002BPWRG4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CD4002BPWRG4 TI 德州仪器 | 当前型号 | 当前型号 |
CD4002BPWR 德州仪器 | 完全替代 | CD4002BPWRG4和CD4002BPWR的区别 |
CD4002BPW 德州仪器 | 类似代替 | CD4002BPWRG4和CD4002BPW的区别 |
