CD4093BNSRG4参数规格_中文资料_数据手册PDF

CD4093BNSRG4概述

CMOS 四路 2 输入与非施密特触发器 14-SO -55 to 125

与非门 IC 通道 - 14-SOP

得捷:
IC GATE NAND 4CH 2-INP 14SOP

艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOP T/R

Chip1Stop:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOP T/R

Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOP T/R

德州仪器TI:
4-ch, 2-input, 3-V to 18-V NAND gates with Schmitt-Trigger inputs

CD4093BNSRG4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 4

位数 4

传送延迟时间 380 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

封装 SOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

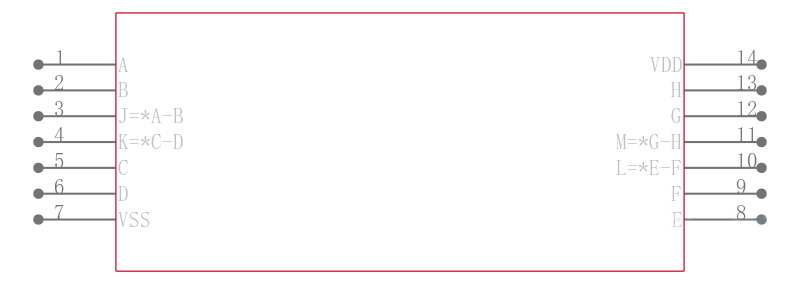

CD4093BNSRG4引脚图与封装图

在线购买CD4093BNSRG4

型号： CD4093BNSRG4

描述：CMOS 四路 2 输入与非施密特触发器 14-SO -55 to 125

替代型号CD4093BNSRG4
