CD4070BPW参数规格_中文资料_数据手册PDF

CD4070BPW概述

CMOS四路异或及异或非门 CMOS Quad Exclusive-OR and Exclusive-NOR Gate

XOR（异或） IC 4 通道 - 14-TSSOP

得捷:
IC GATE XOR 4CH 2-INP 14TSSOP

立创商城:
CD4070BPW

德州仪器TI:
4-ch, 2-input, 3-V to 18-V XOR exclusive OR gates

贸泽:
逻辑门 CMOS Quad Exclusive- OR Gate

艾睿:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube

安富利:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube

Chip1Stop:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube

Verical:
XOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube

CD4070BPW中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 1

输出电流 6.80 mA

电路数 4

位数 4

传送延迟时间 280 ns

电压波节 5.00 V, 10.0 V, 15.0 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 18V

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

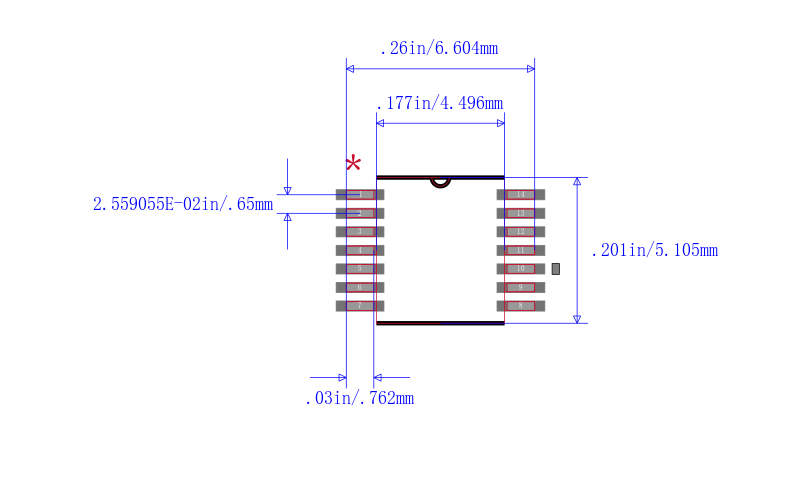

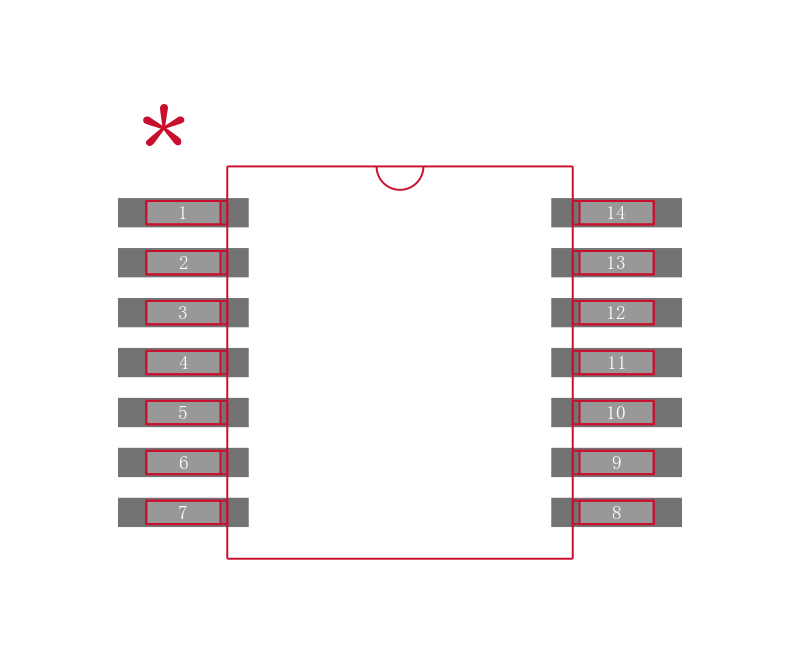

CD4070BPW引脚图与封装图

在线购买CD4070BPW

型号： CD4070BPW

制造商： TI 德州仪器

描述：CMOS四路异或及异或非门 CMOS Quad Exclusive-OR and Exclusive-NOR Gate

立即咨询

替代型号CD4070BPW

型号/品牌	代替类型	替代型号对比
CD4070BPW TI 德州仪器	当前型号	当前型号
CD4070BPWRG4 德州仪器	完全替代	CD4070BPW和CD4070BPWRG4的区别
CD4070BPWG4 德州仪器	完全替代	CD4070BPW和CD4070BPWG4的区别
CD4070BPWE4 德州仪器	完全替代	CD4070BPW和CD4070BPWE4的区别
